Рельсы (англ. rails, множественное число от rail — рельс, от лат. regula — прямая палка, брусок, планка), стальные профилированные прокатные изделия в виде полос; предназначены для движения подвижного состава железных дорог и метрополитена, трамвая, локомотивов и вагонеток рудничного транспорта и монорельсовых дорог, крановых тележек, подъёмных кранов и др. передвижных, поворотных и вращающихся конструкций.

  Первые металлические Р. были изготовлены в Великобритании в 1767. В России чугунные Р. для рудничных и заводских путей применены в 1788 (Александровский пушечный завод в Петрозаводске). Со 2-й половины 19 в. начали распространяться катаные стальные Р. (в России изготовлялись на Путиловском и др. заводах). Предприятия современного прокатного производства выпускают Р. из специальной рельсовой стали, химический состав которой определён государственым стандартом.

  Железнодорожные Р. — элементы верхнего строения пути, уложенные на опоры и скрепленные с ними и между собой, образуют рельсовую колею, непосредственно воспринимают давление колёс подвижного состава. В СССР приняты 4 типа Р. — Р43, Р50, Р65 и Р75 (по округлённой массе 1 м). Профиль Р. (рис.) сходен с двутавром, размеры регламентированы государственными стандартами. Выбор типа Р. зависит от грузонапряженности пути. С середины 50-х гг. выпускают Р. длиной 12,5 м; с начала 70-х гг. осуществляется переход на Р. длиной 25 м. Для укладки в кривых участках пути производят укороченные Р. Основные сведения о Р. фиксируют на каждой прокатанной полосе маркировкой. Ж.-д. Р., изготовляемые за рубежом, несколько отличаются от выпускаемых в СССР; сечение профиля в основном также сходное с двутавровым.

  Трамвайные Р. производятся аналогично ж.-д., но имеют обычно желобчатый профиль, отличаются большей высотой и площадью поперечного сечения. Выпускают Р. длиной 15—18 м; при укладке их обычно сваривают.

  Для рудничного транспорта, передвижных подъёмных кранов и их механизмов, поворотных и вращающихся конструкций и агрегатов и т. п. используют Р. более лёгкие, чем для ж.-д. подвижного состава, в некоторых случаях — специального профиля.



  Лит.: Шахунянц Г. М., Железнодорожный путь, М., 1969: Чернышев М. А., Железнодорожный путь, М., 1974.

  В. И. Тихомиров.

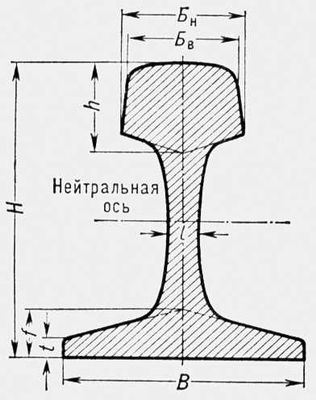

Профиль стандартного железнодорожного рельса: H — высота; B — ширина подошвы; f — высота подошвы; t — толщина подошвы; h — высота головки; Бн — ширина головки по низу; Бв — ширина головки по верху; l — минимальная толщина шейки.
