Расточная головка,
1) приспособление к расточному станку, в котором можно закрепить один или несколько резцов. Резцы устанавливаются в Р. г. на требуемый размер обрабатываемого отверстия с помощью микрометрических винтов или получают радиальную подачу (при растачивании). Р. г. закрепляют хвостовиком в конусе шпинделя станка или надевают на оправку (рис.). Корпус Р. г., удерживаемый от проворачивания шпонкой, закрепляется на оправке гайкой. Резцедержатель перемещается по направляющим корпуса. При каждом обороте шпинделя винт, соединённый с конической зубчатой передачей при помощи: звёздочки, наталкивающейся своим зубом на упор (на рис. не показан), поворачивается, осуществляя радиальную подачу.
2) Переносный узел тяжёлого расточного станка, представляющий собой многошпиндельную коробку. С помощью такой Р. г. можно одновременно обрабатывать в изделии несколько отверстий с параллельными осями.
3) Шпиндельный узел алмазно-расточного станка.

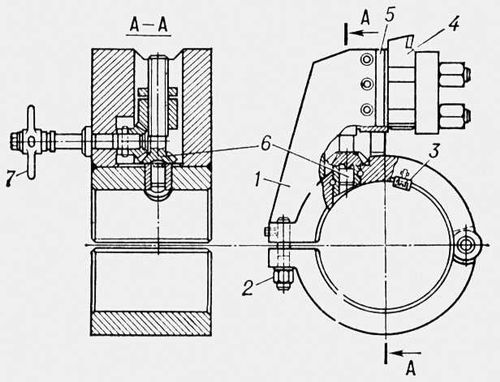

Расточная головка с радиальной подачей резца: 1 — корпус; 2 — закрепительный винт; 3 — шпонка; 4 — резец; 5 — резцедержатель; 6 — коническая зубчатая передача; 7 — звёздочка.
