— орудие, употребляемое для валки целых деревьев с корнями (см.). Между Д., весьма разнообразными по своему устройству, лучшим считается швейцарский, или лесной черт (Waldteufel). Он состоит из деревянного рычага (около 2½ саж. длины), окованного в нескольких местах железом и прикрепляемого посредством железного крючка G и цепи ор к пню, находящемуся вблизи сваливаемого дерева. Верхняя часть ствола последнего (не выше, однако, ⅔ его длины) тоже плотно обвязывается цепью mn и в кольцо m продевается крючок s от проволочного или пенькового осмоленного каната sk (5—6 с. длиною), за другой крючок которого k задевается длинная цепь trgh (3½—4½ саж.). В звенья этой цепи постепенно вкладываются крючья d и f от цепей cd и ef, прикрепленных к рычагу, при последовательном передвижении рычага.

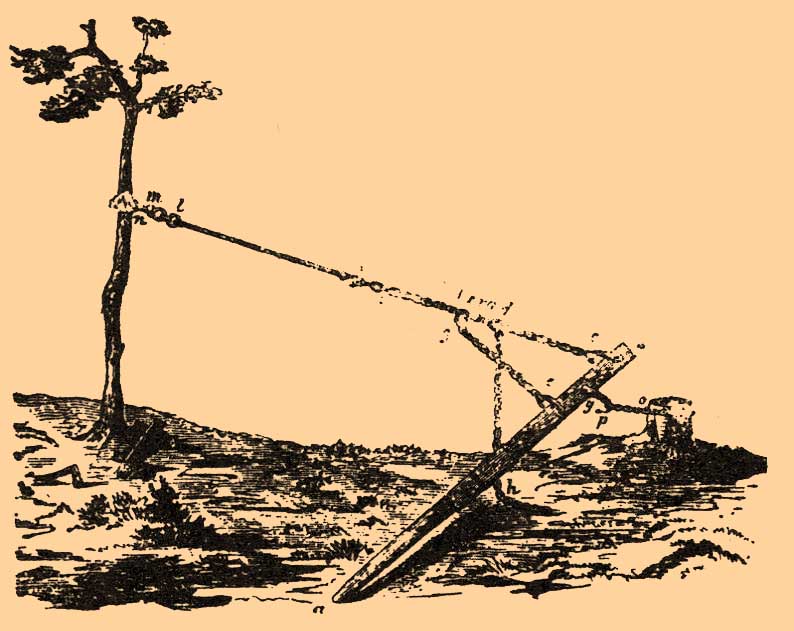

После установки Д., как показано на рисунке, четверо рабочих приближают длинный конец рычага к сваливаемому дереву, и в это время пятый рабочий, стоящий возле крючка d, перемещает его в следующее, ближайшее к дереву, звено цепи trgh. Затем рабочие начинают удалять конец рычага от дерева, отчего цепь сd, прежде туго натянутая, постепенно ослабевает и крючок d может быть перемещен в соседнее звено длинной цепи; потом повторяется движение конца рычага к дереву и перемещение крючка f в ближайшее звено цепи и т. д. Такое изменяющееся движение рычага и попеременное перемещение крючьев d и f из одних звеньев длинной цепи в следующие, ближайшие к сваливаемому дереву, продолжается до тех пор, пока большая часть корней дерева будет выдернута из почвы и ствол дерева повалится на поверхность земли, причем подкладывают возле ствола по направлению его падения кучу поленьев. Давление в один фунт на длинный конец рычага обнаруживает на корни дерева, смотря по длине последних и высоте, на которой укреплена цепь Д. на стволе дерева, давление от 200 до 800 фн. По исследованиям Сиверта, при употреблении швейцарского Д. добывается от 100% до 140% больше массы пней и корней и работа на 40—60% идет быстрее.

Ср. R ühmann "Allgemeine Maschinenlehre" (1862); "Monatsschrift für das Forst- und Jagdwesen" (186 6); "Русское сельское хозяйство" (т. IV, 1870); "Centralblatt f ü r die gesammte Forstwesen" (1876); "Deutsche Landwirthschaftliche Presse" (1877) и "Zeitschrift f ü r die Forst und Jagdwesen" (1880). Проф. Гесс рекомендует также нассауский Д., или Вомана, — ср. Schuster "Anweisung zum wohlfeilsten und gr ü ndlichen Baum-und Stockroden" (1859); "Allgemeine Forst- und Jagdzeitung" (1859, 1864, 1870, 1876 и 1879); "Centralblatt f ü r die gesammte Forstwesen" (1877, 1879 и 1880) и "Сельский хозяин" (1885, № 2).
