— служат для отделения куколя от хлебных зерен и представляют собой ту категорию зерноочистительных машин, в которых происходит разделение зерен по форме, причем от продолговатых зерен злаков отделяются округленной формы семена посторонних растений, куколь, горох, вики и проч. Машины для этой цели устраиваются в виде цилиндров (фиг. 1), вращающихся на неподвижных осях, наклоненных к горизонту, под углом около 7-10°.

Фиг. 1.

Внутренняя поверхность цилиндра снабжается ячейками, в которых могут помещаться шарообразные семена, но продолговатые зерна злаков выступают из них; на фиг. 2 показан разрез таких ячеек и вид их в плане, когда ячейки сделаны в дощечках, которыми выложена внутренняя поверхность цилиндра; в настоящее время цилиндры делаются большей частью из листового цинка и ячейки выдавливаются в нем как показано на фиг. 3.

Фиг. 2.

Фиг. 3.

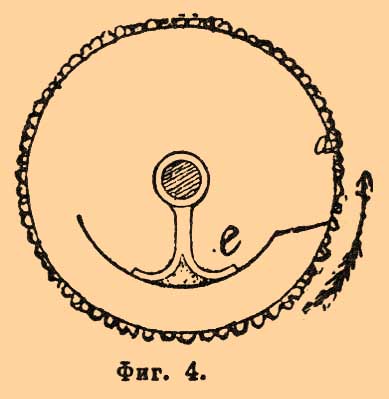

На неподвижную ось, на которой вращается цилиндр (фиг. 1), навешивается желоб или лоток е (фиг. 4); отогнутая его кромка прилегает к внутренней поверхности цилиндра и, при вращении последнего по направлению стрелки, выталкивает продолговатые зерна, попавшие в ячейки, так что они сбрасываются в пространство цилиндра под желобом и, скользя под ним, вываливаются в отверстия на боковой поверхности цилиндра при пониженном его конце (фиг. 1). В то же время округленной формы семена, попавшие в ячейки, проходят беспрепятственно около отогнутой кромки лотка е (фиг. 4) и выпадают в этот последний, когда поднимутся цилиндром, причем скатываются по лотку и выбрасываются между спицами цилиндра, так что собираются отдельно от продолговатых зерен.

Фиг. 4.

Рассмотренные цилиндры, известные также под названием триеров (Trieur), изобретены французом Vachon и в настоящее время строятся весьма многими заводами, с разнообразными видоизменениями. Кроме рассмотренных цилиндров могут служить более простые приспособления. Одно из них показано на фиг. 5.

Фиг. 5.

Прибор состоит из двух конусов; сортируемые зерна спускаются по трубе а на вершину конуса K₁, при этом продолговатые зерна скользят по его поверхности и спускаются во внутрь нижнего конуса K₂, из которого вываливаются по трубе b; шарообразные же семена катятся по поверхности конуса K₁, и с большой скоростью ударяются в кромку cc' нижнего конуса, при чем перебрасываются через нее, так что собираются вне конуса K₂. Угол при вершине конуса K₁ делается около 35°; производительность прибора значительна, но необходима правильность изготовления и верность установки.

Δ.
