или мотыка — орудие, употребляемое при обработке почвы в лесах, садоводстве и сельском хозяйстве (см. Мотыженье). Настоящая статья состоит из двух частей: I. М. для почвы в лесах, II. — М. в сельском хозяйстве.

I) М. состоит из железного налопатника весьма различной формы, насажанного на длинную рукоятку, с которой он образует угол от 60° до 90°. При насадке налопатника под углом в 60° (фиг. 1), он, при ударе в землю, срежет лишь тонкий слой земли.

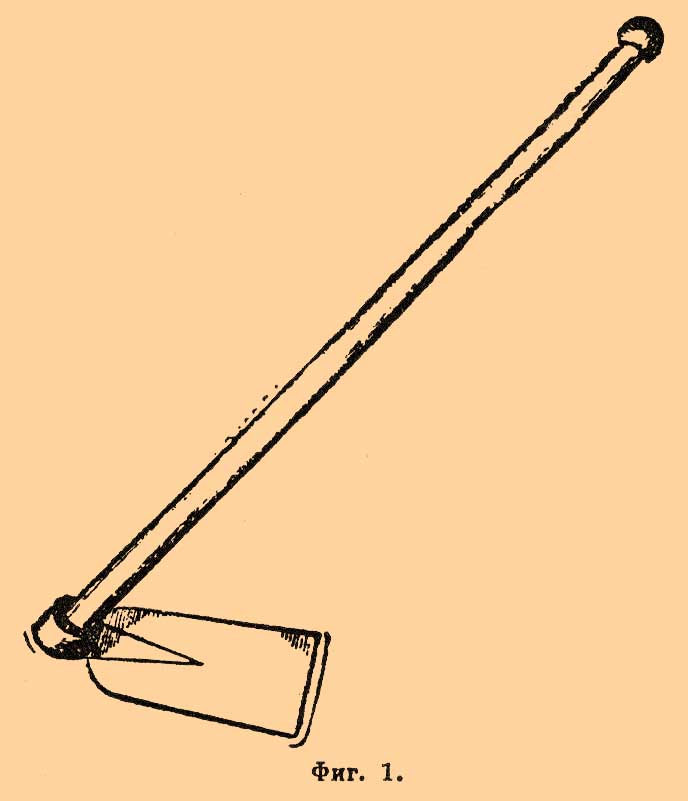

Фиг. 1.

При насадке под углом в 90° (фиг. 2) налопатник входит глубоко в почву и отворачивает крупную глыбу земли.

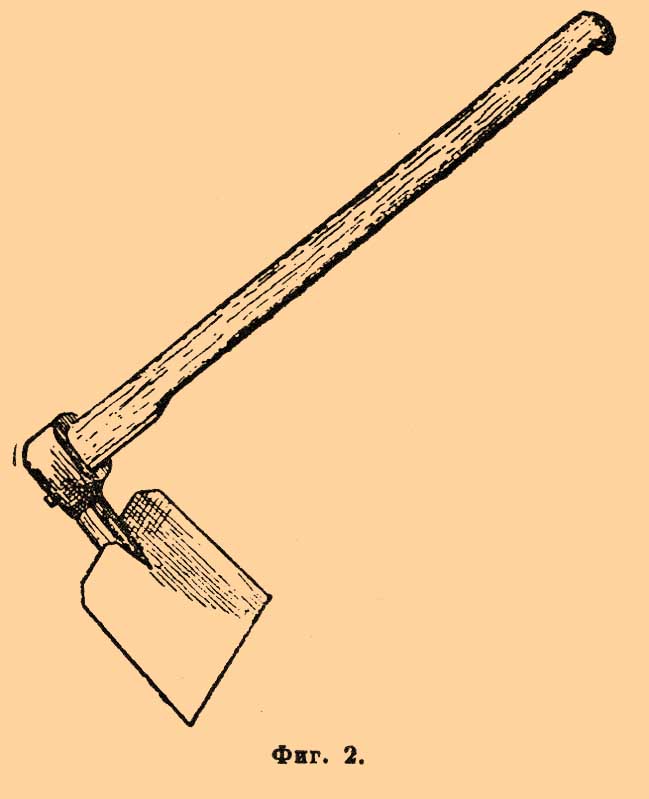

Фиг. 2.

Первый способ насадки употребляют для лущильных М., с помощью которых срезают тонкие дернины, преимущественно на плотных почвах, второй — для. глубокого взрыхления почвы. Форма налопатника — различна: для мелкой обработки и для работы на более легких почвах следует предпочесть более широкий налопатник (фиг. 2), для взрыхления на большую глубину и для работы на тяжелых почвах ширина налопатника должна быть уменьшена, а вышина увеличена (фиг. 1). Крайний предел уменьшения ширины налопатника представляет М., носящая название кирки (см.) и применяемая для обработки каменистых почв. Применяются также, впрочем, двух-, трех- и четырехзубые М., зубцы которых, соединенные поперечным бурском, имеют цилиндрическую форму и заострены на конце; такие М. употребляют для вторичной обработки почвы, т. е. для размельчения комьев, на которые разбивается земля посредством широкой М. Иногда такую М., состоящую из нескольких зубьев и напоминающую по форме налопатника грабли, соединяют с широкой М. общим ушком, которым налопатник насаживается на рукоятку: из таких сложных М. чаще всего описывается грабле-М. Штокгаузена. Работа такими сложными М., однако, менее производительна, нежели работа двумя различно устроенными М., находящимися в руках двоих рабочих (если, по условиям работы, то возможно). Обыкновенно налопатник имеет форму прямоугольника, иногда трапеции. Нижний край должен быть наварен сталью и отточен. В зависимости от некоторых условий, этот край изменяет свое прямолинейное очертание: так, на сильно задернелых почвах удобны М., режущий край которых имеет тупоугольный вырез, чем облегчается перерезывание (а не перерубание, как при прямолинейном крае) находящихся в почве корней; на каменистых почвах следует предпочесть М. с закругленным краем, так как при такой форме налопатник не останавливается на попавшемся на его пути камне, а соскальзывает с него. Обработка почвы сплошь с помощью М. требует довольно значительного количества рабочей силы: для снятия тонких дернин широкой М. требуется от 120 до 150 взрослых рабочих на десятину; для обыкновенного взрыхления требуется на десятину: на глубину до 2 врш. — от 25 до 70 раб.; на глубину до 3 врш. — от 45 до 100 раб.; на глубину до 4—5 врш. — от 75 до 120 раб.; на глубину до 6—7 врш. — от 10 0 до 200 раб. в зависимости от степени плотности почвы. Взрыхление тысячи мест, площадью около ¹/₄ кв. арш. каждое, требует от 1,5 до 2,5 рабочих дней; вдвое больших мест — от 3 до 5 и вдвое меньших — от 1 до 2. Обработка на глубину 4 — 5 врш. полосы, шириной ³/₄ арш., требует на 100 погонных сажень от 1 до 1,5 рабочих дней на легкой почве и от 2 до 3 — на тяжелой.

II. М. — ручное и упряжное сельскохоз. орудие. Применение ручной М. в мелких хозяйствах: для разбивания глыб, разделки и перекопки новых земель для культуры, выкапывания клубней и пр. Устройство ручной М. см. выше. При значительных размерах хозяйства пользуются чаще конными М. Главное их назначение — обработка междурядий растений, возделываемых рядами или гнездами. М. устроены в виде ножей плужных корпусов, зубьев и лап. Ножи или скребки — наиболее употребительная форма — делаются одно- и двухсторонними. Черенок ножа верхней частью скреплен с рамой машины, а режущая его часть отходит от черенка под прямым углом, параллельно поверхности поля.

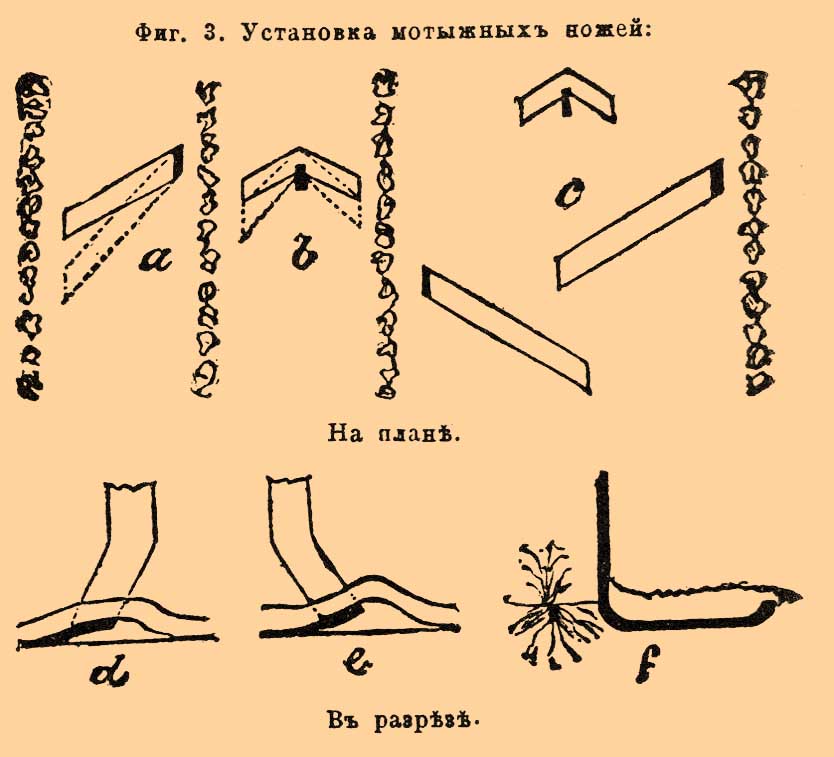

Фиг. 3. Установка мотыжных ножей.

Для успешной работы на твердых почвах эта часть отогнута несколько назад (фиг. 3 а), так что угол, образуемый такой постановкой ножа по направлению тяги, всегда, смотря по состоянию пахоты, более или менее острый. Длина ножа не должна превышать известной меры; при широких междурядьях лучше пользоваться двусторонними ножами (b) или устанавливать по 2 односторонних (с). Для достижения более совершенного крошения отрезанного от материка слоя почвы поверхности ножа, по его поперечному сечению, придают либо выпуклую (d), либо вогнутую (e) форму. В первом случае отрезанный слой почвы крошится сильнее снизу, при срезе с материка, и менее сверху, при сползании его с ножа, во втором — наоборот. Для обеспечения всходов целесообразно загибать свободный конец ножа немного кверху (f). Устройство зубьев и лап, заменяющих нож, такое же, как у культиваторов. Между конными М. нужно отличать однорядные и многорядные. В многорядных орудиях весьма важно, чтобы действующие части, сохраняя расстояние между собой постоянным, в то же время могли изменять направление сообразно направлению рядов, так как иначе они могут повреждать растения. Всего легче продвигается работа, если предшествующий посев произведен был из сеялки, одинакового размера (по ширине и числу рядов) с М.; тогда рабочий, следя только за одним крайним рядом и направляя колеса по следам сеялки, направляет в то же время и весь аппарат. Действующие части конных М. должны быть прикреплены к станку так, что возможна расстановка их в каждом отдельном случае сообразно ширине междурядий, а также возможна замена одних частей другими: для уничтожения коры и срезания сорных трав — ножи, для выдергивания корней сорных трав и более глубокого разрыхления почвы — несколько выпуклые лапы, для приваливания земли к растениям — двукрылые плужки. Особенно пригодными для мотыжения хлебов считаются машины, у которых каждая отдельная часть или в некоторой совокупности с другими (напр. по 3) прикреплена к рычагу, так что нужна известная тяжесть, накладываемая на рычаги, чтобы можно было ими разрыхлять почву на большую глубину. Для ограждения всходов от возможного повреждение со стороны машины в некоторых М. служат добавочные части: шайбы, прикрепляемые по сторонам ножей, или вогнутые катки, пропускающие под собой ряды молодых растений. Станок М. устанавливают на 2-колесном ходу, снабжают оглоблями, а иногда и направляющим 1-колесным передком, что дает возможно быстро изменять направление машины, когда ножам приходится работать почти вплотную, как это бывает при мотыжении хлебов. Лучшими орудиями считаются М. системы Фр. Дене, Руд. Сакка, Г. Бельте, Клейтона и Шутлеворта.
