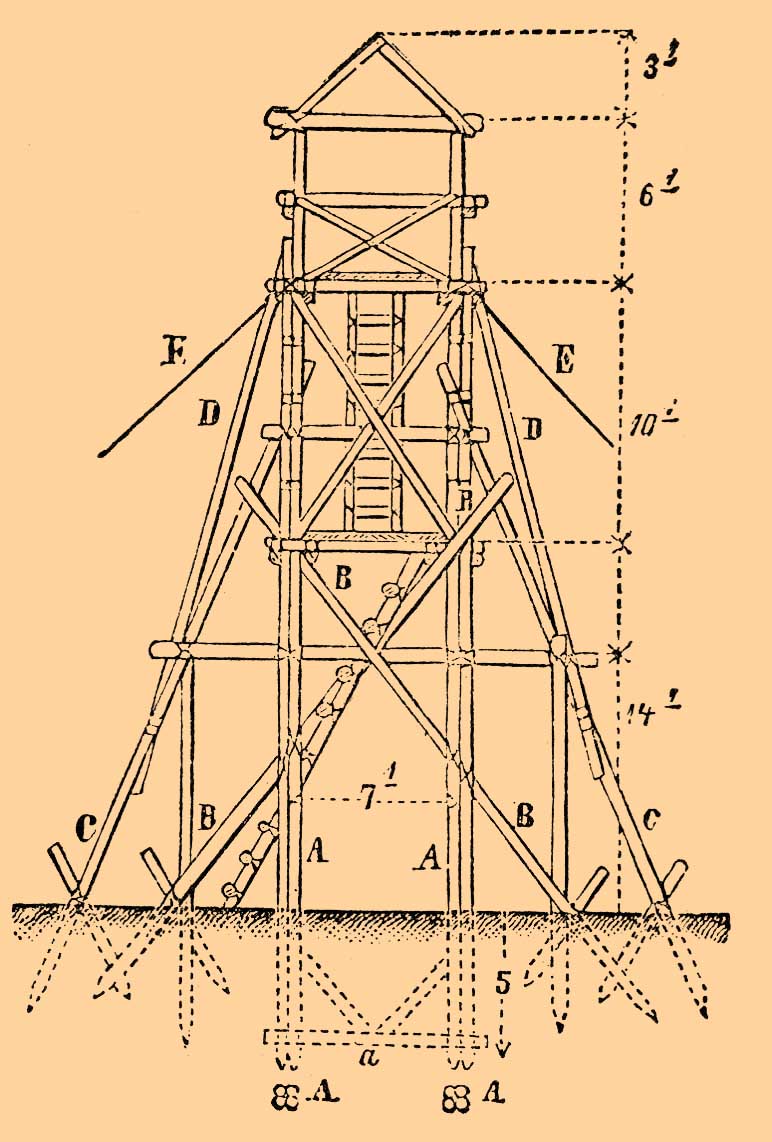

— с целью лучшего обзора впереди лежащей местности для слежения за неприятелем или для наблюдения результатов стрельбы своих батарей, располагаются преимущественно на колокольнях, деревьях и других высоких предметах, но чаще, за отсутствием таковых, приходится устраивать особые вышки из подручного материала, бревен, брусьев или жердей. Такие вышки могут достигать 32 саж. высоты, но чаще, по причине отсутствия прочного материала, колеблются между 3 — 6 саж. Фиг. изображает образчик полевой наскоро устраиваемой вышки из жердей на высоту 4,5 саж.

Основанием всей системы служат 4 вертик. жердевые стойки А, связанные каждая из четырех жердей, опирающихся на врытую на 5 фт. в землю раму а. Козел ВВ о четырех ногах предохраняет вышку от вращения. Подкосы С и D, числом 16, придают вышке устойчивость. Прочие части: кресты, колья и пр. служат для лучшей связи частей вышки, а лестницы сообщают между собою ее площадки; наверху крыша от солнца и непогоды. Связывать жерди между собой лучше всего отожженной проволокой; из нее же полезно устроить по углам оттяжки Е, Е.

К. И. В — о.
