Пассажный инструмент*
— служит для определения времени прохождения светила через какую-нибудь вертикальную плоскость (обыкновенно меридиан или первый вертикал). Введен в употребление Рёмером в XVII ст. Состоит из трубы, которая может вращаться вокруг горизонтальной оси. Эта ось лежит своими цапфами на вилкообразных подставках — лагерях.

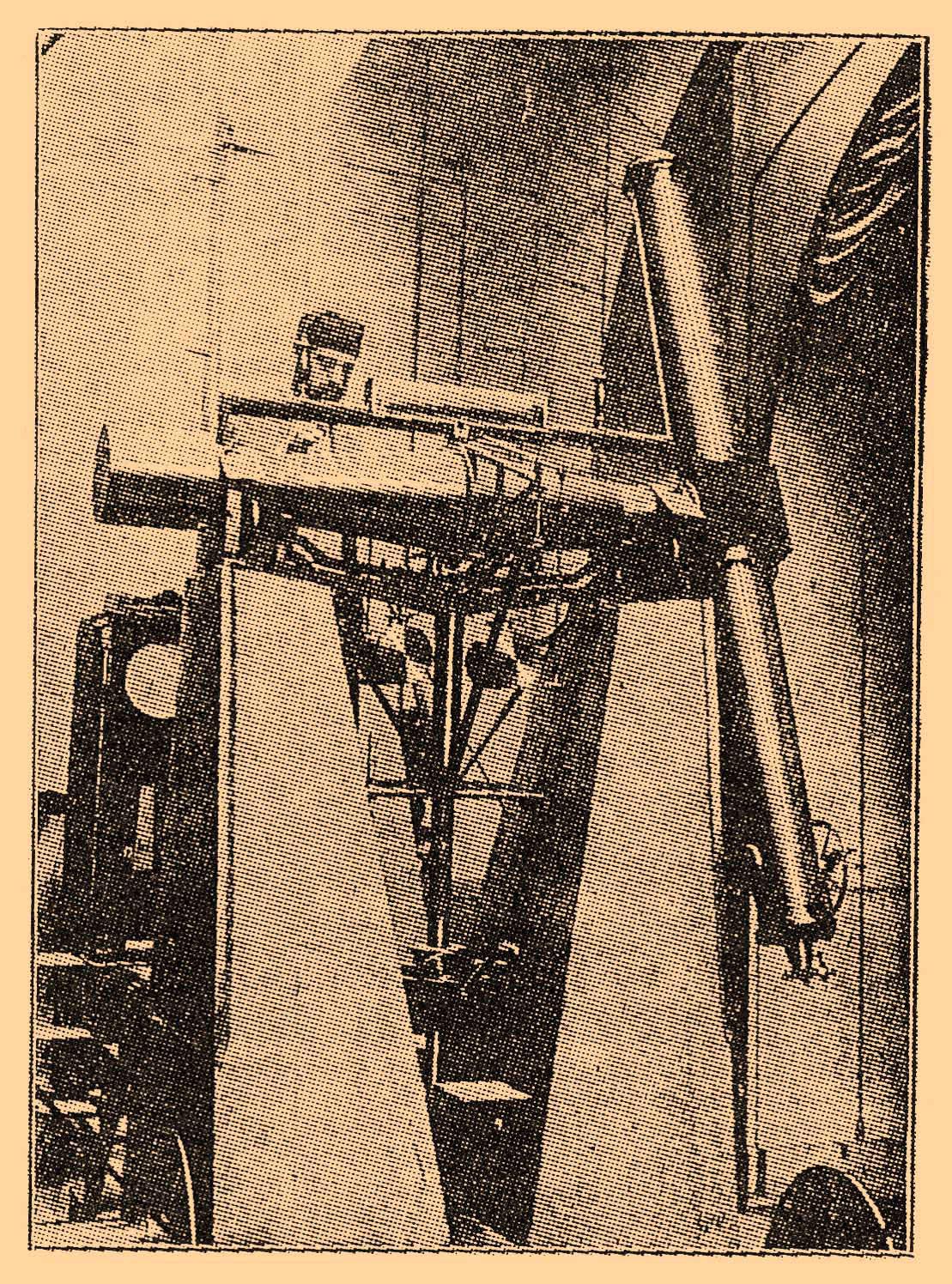

Небольшой круг, прикрепленный к той же оси, служит для установки инструмента на звезду. В фокальной плоскости объектива натянуты несколько (от 5 до 15) вертикальных нитей и одна или две горизонтальных. Наблюдения производятся или на слух и глаз, причем наблюдатель записывает сам прохождения через каждую нить, или же прохождения регистрируются с помощью хронографа. В предложенном недавно для этой же цели механиком Репсольдом микрометре, наблюдатель с помощью микрометрического винта заставляет нить неотступно следовать за звездой. Сетку неподвижных нитей заменяют контакты, расположенные на головке винта, замыкающие гальванический ток в хронографе. П. инструменты бывают переносные и постоянные. Переносные служат при геодезических полевых работах; обыкновенно они делаются с ломаной трубой, т. е. окуляр приделан к одному из концов оси вращения, а в центре инструмента расположена призма, отражающая падающие от объектива трубы лучи света по направлению, составляющему прямой угол с падающими. Постоянные П. инструменты в обсерваториях укрепляются на прочных каменных столбах. Если П. инструмент установлен в меридиане, то им можно находить время (поправку часов), зная прямое восхождение звезды, и обратно: зная поправку часов, определять прямые восхождения звезд. Невозможно вполне точно установить инструмент, поэтому наблюдения должны исправляться за следующие инструментальные ошибки: 1) Угол, который составляет ось вращения с горизонтальной плоскостью, называется наклонностью. Она определяется посредством уровня (см.), подвешиваемого своими концами на цапфы. 2) Угол, составляемый осью инструмента приведенного в горизонтальное положение с меридианом (или, что то же, осью вращения с линией O — W), называется азимутом инструмента. Для скорейшего определения его во время наблюдений, постоянные П. инструменты снабжены мирами — меридианными знаками, расположенными на значительном расстоянии от инструмента. Азимут же самих мир определяется из наблюдений полярных звезд. 3) Коллимационная ошибка — угол между оптической и геометрической осями трубы, иначе, уклонение от перпендикулярности оптической оси инструмента к оси вращения. Для ее определения необходимо переложить инструмент в его лагерях. Для возможного уменьшения инструментальных ошибок служат винты, передвигавшие лагери, в которых лежит ось (для исправления наклонности и азимута), а также рамку, на которой натянуты нити (для исправления коллимационной ошибки). П. инструмент, установленный в первом вертикали, т. е. вертикальной плоскости, проходящей через точки W и О, может служить для определения широты места.
В. Серафимов.
