Прицельный угломер*

— прибор, употребляемый в крепостной и осадной артиллерии для восстановления и корректирования горизонтальной наводки орудия, произведенной при первом выстреле по прицелу или провешиванием направления на цель и совмещения с ним прицельной линии. Прибор состоит из собственно угломера, базы к угломеру, рытой перед платформой, и двух железных планок, прикрепленных к станинам лафета и станка. Угломер (черт. 1) состоит из дуги (1), разделенной на градусы; к концам ее приклепана стальная линейка (2), на последней в центре дуги укреплена ось, на которой вращается алидада (3), снабженная зажимом (4) и счетчиком (5).

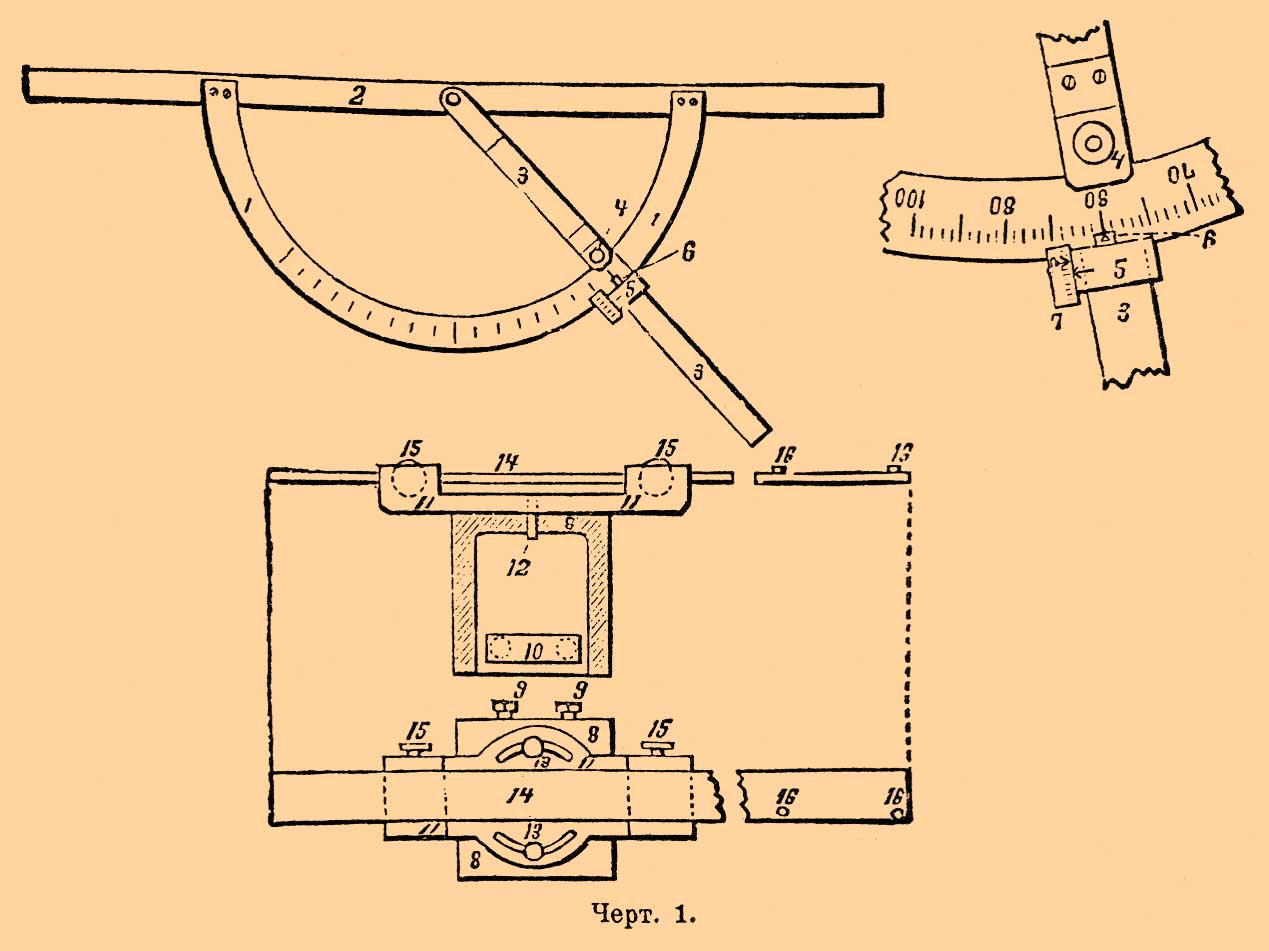

Черт. 1.

Деления дуги нанесены только в средней ее части от 45° до 135°, в целых градусах, от левой руки к правой. Счетчик служит для отсчитывания минут и состоит из коробки (5), прикрепленной к алидаде, внутри которой помещен ходовой винт с насаженной на него муфтой, оканчивающейся щитком (6), выступающим сквозь продольную щель коробки к делениям дуги; на щитке нанесен указатель — черта; на конце ходового винта заклинен барабанчик (7), по окружности которого нанесены деления, обозначающие минуты; на коробке поставлена черта указатель; при повороте барабанчика на одно деление в ту или другую сторону от указателя щиток (6) переместится соответственно по дуге угломера на одну минуту; целому обороту барабанчика отвечает перемещение щитка на один градус; основное положение счетчика определяется тем, чтобы при совпадении нуля барабанчика с указателем щиток находился на середине длины коробки. Установка алидады производится так: ослабляют зажим, переводят барабанчик из основного положения на скомандованное число минут, передвигают алидаду по дуге угломера, пока указатель щитка совпадает со скомандованным числом целых градусов, и закрепляют зажим. База к угломеру (черт. 1) состоит из чугунной коробки (8), насаживаемой на верхний прямоугольного сечения конец сваи, врытой в землю впереди платформы; коробка удерживается на свае с помощью нажимных винтов (9), надавливающих на железную прилегающую к свае полосу (10). Сверху на коробку накладывается направляющая обойма (11), могущая вращаться около штыря (12), проходящего через отверстия, имеющиеся в коробке и обойме; два винта (13), пропущенные через дугообразные пазы обоймы, закрепляют ее на месте при ввинчивании в коробку; на концах обоймы сделаны пазы в виде ласточкина хвоста для вкладывания стальной линейки (14), которая может быть закреплена неподвижно посредством винтов (15); у одного из концов линейки сверху ввинчены два вертикальных шпенька (16); к ним прикладывается ребро алидады при измерении горизонтального угла поворота орудия. База устанавливается (черт. 2) так, чтобы верхняя плоскость ее линейки приходилась приблизительно на половине высоты передних отвесных ребер планок, прикрепленных к станинам лафета.

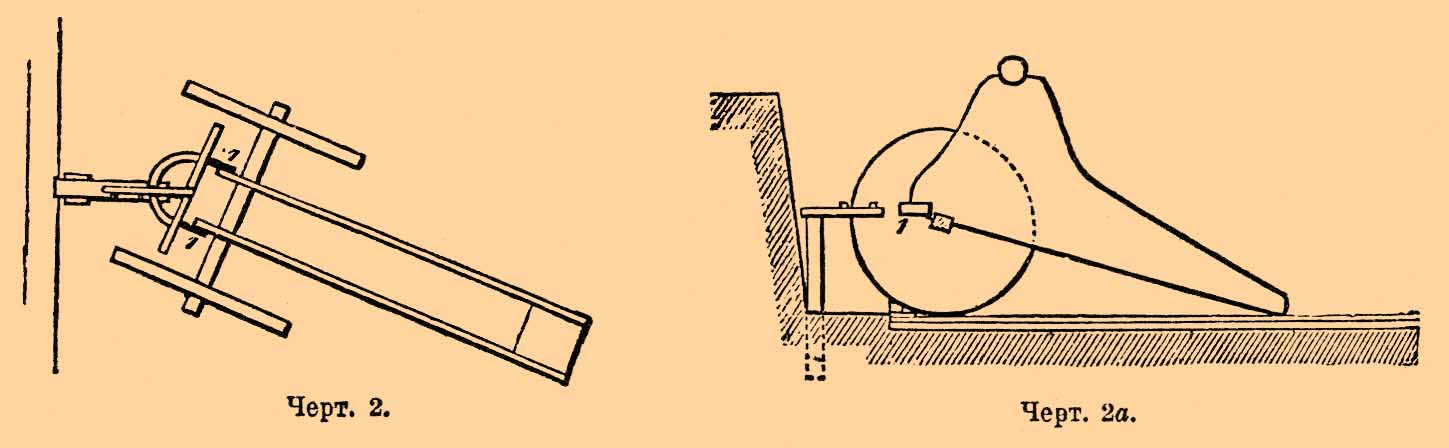

Черт. 2. Черт. 2а.

Посредством угломера можно: 1) измерить угол поворота орудия относительно базы, для чего, ослабив зажимную гайку алидады, накладывают последнюю ребром на линейку базы, затем, прижав ребро алидады к шпенькам линейки, надвигают угломер на орудие, пока его линейка не коснется обеих планок, прикрепленных к станинам лафета; закрепив зажим алидады, можно прочесть на дуге угол; 2) восстановить после выстрела первоначальный угол поворота орудия: для этого угломер, на котором отмечен этот угол (алидада закреплена в определенной точке дуги), накладывают так же, как и в предыдущем случае, на линейку базы и надвигают угломер на орудие, пока линейка угломера не прикоснется к одной из планок лафета, после этого лафет поворачивают до прикосновения и другой планки к линейке угломера.

А. Як.
