Склянки болонские*
При выливании жидкого расплавленного стекла в воду капли его принимают форму груши с длинным хвостиком (фиг. 1) — обыкновенная форма батавских слезок; при очень жидком стекле и непрерывности струи стекла получаются нити, согнутые змейками, имеющие те же свойства.

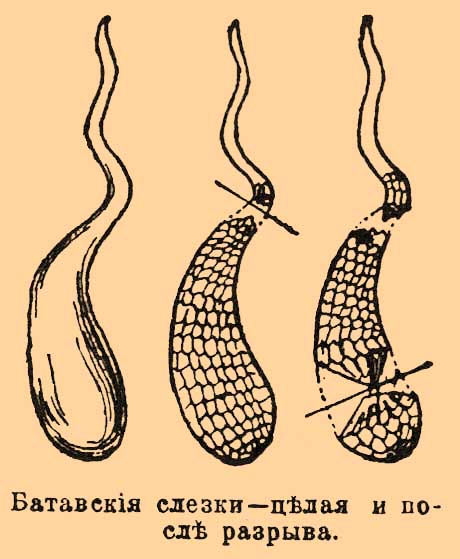

Батавские слезки — целая и после разрыва
Стекло при такой закалке получает значительную твердость, и слезка выдерживает сильные удары молотком по толстой, грушевидной части, между тем как отламывание хвостика около шейки груши вызывает разрыв всей слезки на мелкие части, сопровождаемый треском и иногда появлением света. Разрыв слезки происходит и при распиливании толстого конца, когда разрез дойдет до известного места, а также и от растворения в плавиковой кислоте, если она в нее погружена суженной частью; но если постепенное растворение происходит со стороны толстой части, то слезка может быть почти вся растворена без разрыва. Слезки, залитые в гипс и вызванные на разрыв, удерживаются от распадения гипсовой оболочкой, и в этом состоянии можно наблюдать расположение частичек, на которые они распадаются и которые представляют части с коническими поверхностями, вложенные одна в другую и обращенные вершинами конусов в сторону повреждения (см. рисунок). Все эти свойства батавской слезки исчезают, если ее долго нагревать не ниже 100° и не выше красного каления (de Luynes, 1873). Болонские С., охлажденные на открытом воздухе при обыкн. темп., подобны по свойствам батавским слезкам; они представляют круглый сосуд с толстым дном, выдерживающий сильные удары без разрушения; разрыв их на части (более крупные, чем у батавских слезок) происходит от незначительного повреждения внутренней поверхности С., напр. от царапины куском кварца или стальным острием.
С. Я. Петухов. Δ .
