Футшток

— прибор, служащий для определения высоты и колебаний уровня воды в реках, озерах и морях. Простейший из Ф. представляет деревянную рейку, разделенную на какие-либо линейные меры; деления отличаются друг от друга чередованием красок, например красной и белой, черной и красной и др. Целые линейные единицы (например, футы, метры...) обозначаются соответствующей надписью, причем нуль обыкновенно ставят на нижнем делении и от него ведут счет кверху; иногда же нуль ставят на том делении, которое по многолетним наблюдениям оказывается средним уровнем для данного места или, как обыкновенно говорят, ординаром. Отсчеты в последнем случае ведутся от нуля в обе стороны, причем в том случае, если вода стоит выше ординара, то отсчет считают положительным; в обратном случае — отрицательным. Ф. обыкновенно прикрепляют к свае, возможно глубоко вбитой в грунт, в таком месте, где не бывает волнения, например в гаванях за волноломами или колодезе, сообщающемся с морем посредством канала или трубы. Нуль каждого Ф. необходимо связывать нивелировкой с какой-либо определенной маркой, например с чертой, нанесенной на каменном здании, скале и т. д., и каждый раз при замене Ф. новым нужно проверять его положение относительно указанной марки. Для контроля желательно иметь две или три марки, которые в свою очередь должны быть связаны нивелировкой друг с другом и, кроме того, привязаны, если представляется возможность, к общей сети нивелировок. Так как обыкновенный крашенный Ф. весьма скоро стирается, особенно в морской воде, то его иногда делают металлическим, по образцу футштоков, устроенных прусским геодезическим институтом. Ф. эти состоят из двух скрепленных между собой болтами металлических полос; в верхней полосе через каждый дюйм (или сантиметр) сделаны вырезки со скошенными краями, куда вставляются пластинки из фарфора или молочного стекла. Последние прижимаются боковыми планками (см. фиг. 1).

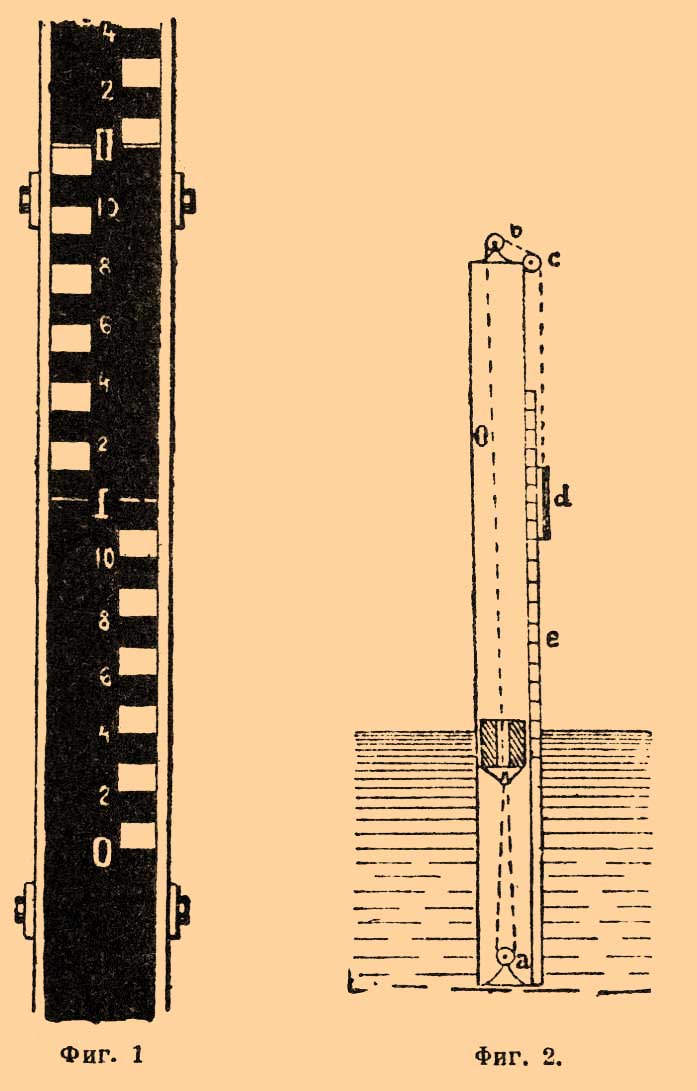

Фиг. 1. Фиг. 2.

Там, где нельзя найти защищенную от волнения бухту для обыкновенного Ф., к свае прикрепляют металлическую трубу такой длины, чтобы нижний ее конец приходился ниже самого низкого уровня воды. Труба эта внизу оканчивается дном в виде сита, так что вода может свободно проходить внутрь трубы. Уровень воды в трубе остается спокойным даже в самое волнение, которое не может передаться через дно внутрь трубы, и в последней держится на такой же высоте, как и вне ее. В трубе находится поплавок (см. фиг. 2), который состоит из деревянного кольцеобразного тела.

К нижнему краю поплавка прикрепляется цепочка, которая проводится через роульс, а затем пропускается через центральное отверстие поплавка, роульсы b и c и оканчивается грузом d, который натягивает цепочку и удерживает всю систему в равновесии. Груз d, следуя всем движениям поплавка и передвигаясь по шкале, служит указателем стояния уровня воды. Шкала e наносится или на самой трубе, или состоит из прикрепляемой к последней отдельной металлической линейки. Иногда для предохранения груза d от влияния ветра, помещают его в особую трубу с продольным прорезом, вдоль которого движется индекс по шкале.
