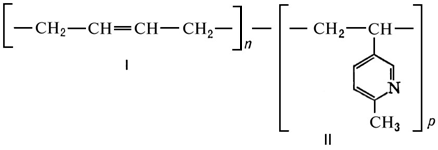

Винилпиридиновые каучуки, синтетические каучуки, продукты сополимеризации диеновых углеводородов с винилпиридинами или их гомологами. Наибольшее распространение получили сополимеры бутадиена (I) и 2-метил-5-винилпиридина (II) общей формулы
Содержание винилпиридиновых звеньев в В. к. обычно не превышает 30% . Известны также тройные сополимеры, содержащие, кроме звеньев винилпиридина, звенья стирола, акрилонитрила, метакриловой кислоты. Плотность В. к. 0,92—0,98г/см3, температура стеклования около —70°С. В. к. растворимы в бензоле, толуоле, бензине; каучуки, содержащие свыше 15% винилпиридина, растворимы в кетонах и сложных эфирах. Благодаря присутствию пиридиновых групп В. к. сравнительно стойки к действию ионизирующих излучений. Способность пиридиновых групп к различным химическим реакциям позволяет использовать для вулканизации В. к. не только системы, содержащие серу и органические ускорители, но также хлориды металлов, галогенсодержащие органические соединения, например, хлоранил и др. Саженаполненные резины из В. к., полученные с помощью обычных вулканизующих систем, характеризуются более высокими прочностными свойствами, износо- и морозостойкостью, чем резины из бутадиен-стирольных каучуков. Резины из В. к., полученные в присутствии хлоранила, обладают ценными специальными свойствами: стойкостью к действию масел, растворителей, синтетических смазок при температурах до 200°С. В отличие от резин из бутадиен-нитрильных каучуков, эти свойства резин из В. к. сочетаются с их высокой морозостойкостью. Недостаток, ограничивающий возможности применения В. к., — склонность резиновых смесей на их основе к подвулканизации.
В. к. выпускают в ряде стран: СКМВП (СССР), бунатекс VP (ФРГ), филпрен VP (США). В. к. применяют в производстве шин, а также масло- и морозостойких уплотнительных деталей в авиации, на автотранспорте и в других отраслях промышленности. Латексы сополимеров бутадиена и 2-винилпиридина используют для пропитки шинного корда.
Лит. см. при ст. Каучуки синтетические.
