Вторичная электронная эмиссия, испускание электронов поверхностью твёрдого тела при её бомбардировке электронами. Открыта в 1902 немецкими физиками Аустином и Г. Штарке. Электроны, бомбардирующие тело, называются первичными, испущенные — вторичными. Часть первичных электронов отражается телом без потери энергии (упруго отражённые первичные электроны), остальные — с потерями энергии (неупруго отражённые электроны), расходуемой в основном на возбуждение электронов твёрдого тела, переходящих на более высокие уровни энергии. Если их энергия и импульс оказываются достаточно большими для преодоления потенциального барьера на поверхности тела, то электроны покидают поверхность тела (истинно вторичные электроны). Все три группы электронов присутствуют в регистрируемом потоке вторичных электронов (рис. 1).

  В тонких плёнках В. э. э. наблюдается не только с той поверхности, которая подвергается бомбардировке (эмиссия на отражение, рис. 2, а), но и с противоположной поверхности (эмиссия на прострел, рис. 2, б).

  Количественно В. э. э. характеризуется коэффициентом В. э. э. σ = i_вт/i_п , где — i_вт ток, образованный вторичными электронами, i_п — ток первичных электронов, коэффициент упругого r = i_r/i_п и неупругого η = i_η/i_п отражения электронов, а также коэффициентом эмиссии истинно вторичных электронов δ = i_δ/i_п (i_r, i_η, i_δ — токи, соответствующие упруго отражённым, неупруго отражённым и истинно вторичным электронам, i_вт = i_r + i_δ + i_δ).

  Коэффициент σ, r, η и δ зависят как от энергии первичных электронов E_п и угла их падения, так и от химического состава, метода изготовления и состояния поверхности облучаемого образца. В металлах, где плотность электронов проводимости велика, образовавшиеся вторичные электроны имеют малую вероятность выйти наружу. В диэлектриках, где концентрация электронов проводимости мала, вероятность выхода вторичных электронов больше. Вместе с тем вероятность выхода электронов зависит от высоты потенциального барьера на поверхности. В результате у ряда неметаллических веществ (окислы щёлочноземельных металлов, щёлочногалоидные соединения) σ > 1 (рис. 3). У специально изготовленных эффективных эмиттеров (интерметаллические соединения типа сурьмянощелочных металлов, спецтальным образом активированные сплавы CuAlMg, AgAlMg, AgAlMgZi и др.) s 1. У металлов же и собственных полупроводников значение сравнительно невелико (рис. 4). У углерода (сажи) и окислов переходных металлов σ < 1 ,и они могут применяться как антиэмиссионные покрытия.

  С увеличением энергии E_п первичных электронов σ сначала возрастает (рис. 3, 4). Это происходит до тех пор, пока возбуждение электронов тела происходит вблизи поверхности на расстоянии меньшем, чем их длина пробега. При дальнейшем росте E_п общее число возбуждённых электронов продолжает расти, но основная часть их рождается на большей глубине и число электронов, выходящих наружу, уменьшается. Аналогично объясняется рост s с увеличением угла падения пучка первичных электронов.

  Монокристаллы анизотропны по отношению к движению электронов (см. Анизотропия). При движении электронов вдоль каналов, образуемых плотно упакованными цепочками атомов, вероятность рассеяния электронов и ионизации атомов повышается (каналирование). Наблюдается также дифракция электронов в кристаллической решётке. В результате этого зависимости s, h и r от угла падения первичных электронов и кривые s (E_п), r (E_п) и h(E_п) для монокристаллов имеют сложную форму с рядом максимумов и минимумов (рис. 5).

  Приводимые для поликристаллов коэффициенты s, h, r, d обычно представляют собой величины, усреднённые по различным направлениям.

  В. э. э. реализуется за время, меньшее чем 10^-12 сек, т. е. является практически безынерционным процессом.

  Самостоятельное значение получило исследование и применение В. э. э. в сильных электростатических полях и электрических полях сверхвысоких частот. Создание в диэлектрике сильного электрического поля (10⁵—10⁶ в|см) приводит к увеличению s до 50—100 (вторичная электронная эмиссия, усиленная полем). Кроме того, в этом случае величина s существенно зависит от пористости диэлектрического слоя, так как наличие пор увеличивает эффективную поверхность эмиттера, а поле способствует «вытягиванию» медленных вторичных электронов, которые, ударяясь о стенки пор, могут вызвать, в свою очередь, В. э. э. с s > 1 и возникновение электронных лавин. Развитие лавин при определённых условиях приводит к самоподдерживающейся холодной эмиссии, продолжающейся в течение многих часов после прекращения бомбардировки электронами.

  В. э. э. применяется во многих электровакуумных приборах для усиления электронных потоков (фотоэлектронные умножители, усилители изображений и т. д.) и для записи информации в виде потенциального рельефа на поверхности диэлектрика (электроннолучевые приборы). В ряде приборов В. э. э. является «вредным» эффектом (динатронный эффект в электронных лампах, появление электрического заряда на поверхности стекла и диэлектриков в электровакуумных приборах).

  В высокочастотном электрическом поле E = E₀coswt, вследствие В. э. э., на поверхностях электродов наблюдается явление лавинообразного размножения электронов (вторично-электронный резонанс). Это явление открыто Х. Э. Фарнсуортом в 1934. Для возникновения резонанса необходимо, чтобы время между двумя последовательными соударениями электронов с поверхностями электродов (рис. 6, а) было равно нечётному числу полупериодов высокочастотного поля Е (условия синхронизма). При этом электроны могут приобрести в поле энергию, при которой s > 1. Размножение электронов происходит на поверхностях двух электродов, между которыми приложено высокочастотное электрическое поле, или на одной поверхности, помещённой в скрещенные электрическое и магнитное поля (рис. 6, б). Быстрое нарастание концентрации электронов ограничивается ростом пространственного заряда, что нарушает условие синхронизма. Явление вторичного электронного резонанса играет существенную роль в механизме возникновения плотного прикатодного объёмного заряда в магнетронах и амплитронах, а также в механизме работы динамических фотоэлектронных умножителей. С другой стороны, это явление может быть причиной нестабильной работы этих приборов и может ограничивать их выходную мощность.

  Лит.: Добрецов Л. Н., Гомоюнова М. В., Эмиссионная электроника, М., 1966; Брюининг Г., Физика и применение вторичной электронной эмиссии, пер. с англ., М., 1958; Браун С., Элементарные процессы в плазме газового разряда, М., 1961; Гавичев Д. А. [и др.], Исследование резонансного высокочастотного разряда в скрещенных полях, «Журнал технической физики», 1965, т. 35, с. 813.

  А. Р. Шульман.

Рис. 5. Зависимость s, h и r от угла падения j первичных электронов для монокристаллов кремния; Е_п = 1000 эв; пунктир — зависимость s (j) для плёнки кремния.

Рис. 6. Размножение электронов в высокочастотном электрическом поле (а) и в скрещенных электрическом Е и магнитном Н полях (б). Поле Н перпендикулярно плоскости чертежа; стрелками показаны траектории электронов.

Рис. 1. Распределение вторичных электронов по энергиям: I — упруго отражённые электроны, II — неупруго отражённые электроны, III — coбственно вторичные электроны; Е_п — энергия первичных электронов.

Рис. 2. Вторичная электронная эмиссия на отражение (а) и на прострел (б).

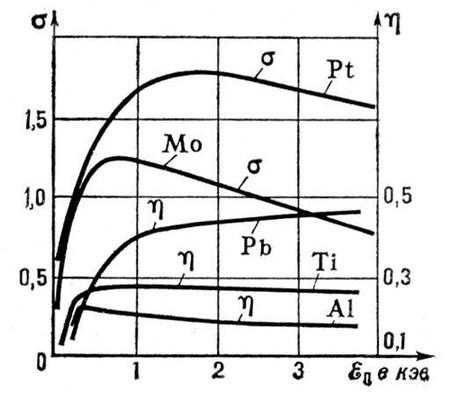

Рис. 4. Зависимость коэффициентов s и h от энергии первичных электронов Е_п для некоторых металлов.

Рис. 3. Зависимость коэффициента вторичной электронной эмиссии s от энергии первичных электронов Е_п.
