Гидротехнический затвор, подвижная конструкция для полного или частичного закрывания водопропускного отверстия гидротехнического сооружения (водосливной плотины, шлюза, трубопровода, рыбохода, гидротехнического туннеля и т.п.). Г. з. служит для регулирования уровня и расхода воды, пропуска плавающих тел (судов, леса, льда, наносов и пр.) в различных условиях работы гидротехнического сооружения.
Основные элементы Г. з.: подвижная конструкция, опорные части (неподвижные конструкции, заделанные в тело сооружения) и уплотнения, обеспечивающие водонепроницаемость по контакту между подвижной конструкцией и кладкой сооружения. Затворы открываются и закрываются стационарными или подвижными механизмами (лебёдки, краны, гидравлические подъёмники и т.п.), под воздействием давления воды (вододействующие Г. з.); при малых водопропускных отверстиях — вручную. Часто при маневрировании Г. з. применяют дистанционное и автоматическое управление.
Различают Г. з.: по расположению в сооружении — поверхностные (на гребне водослива) и глубинные (ниже уровня верхнего бьефа); по назначению — основные (рабочие), ремонтные, аварийные, строительные, запасные; по материалам— металлические (стальные), деревянные, железобетонные, пластмассовые, комбинированные.
Наиболее распространены поверхностные затворы механического действия (рис. 1) благодаря простоте их устройства, надёжности действия, хорошим эксплуатационным и технико-экономическим показателям. Они перекрывают отверстия пролётом до 45 м и высотой до 20 м. Секторными и крышевидными затворами перекрывают пролёты, достигающие 50 м. Для перекрытия судоходных отверстий плотин, пролёт которых достигает 200 м и более, применяют поворотные фермы или рамы, клапанные и др. затворы.
Глубинные затворы (рис. 2) работают под большими напорами, доходящими иногда до нескольких сотен метров; их открывание происходит при значительных скоростях течения воды, что сопряжено с возможностью образования вакуума и кавитации, а также вибрации затвора. Во избежание этого затвору и водоводу придаются плавные очертания, обеспечивается подвод воздуха в зону возможного вакуума и др. При напорах до 100 и больших размерах перекрываемого пролёта применяют сегментные и плоские затворы. Для регулирования расходов воды при напорах до 800 м служат игольчатые затворы, обладающие высокими эксплуатационными качествами.
Лит.: Березинский A. P., Верхнее строение плотины, М., 1949; Гришин М. М., Гидротехнические сооружения, М., 1968.
А. P. Березинский.
Рис. 2. Схемы глубинных затворов: а — плоский; б — задвижка; в — сегментный; г — цилиндрический; д — дроссельный; е — шаровой; ж — игольчатый; з — конусный.

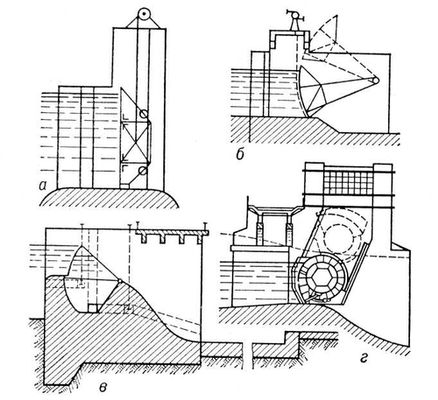

Рис. 1. Схемы поверхностных затворов: а — плоский; б — сегментный; в — секторный; г — вальцовый.
