Дислокации в кристаллах, дефекты кристалла, представляющие собой линии, вдоль и вблизи которых нарушено характерное для кристалла правильное расположение атомных плоскостей. Д. и другие дефекты в кристаллах определяют многие физические свойства кристаллов, называемые структурно-чувствительными. В частности, механические свойства кристаллов — прочность и пластичность — обусловлены существованием Д. и их особенностями.
Типы Д. Простейшими видами Д. являются краевая и винтовая Д. В идеальном кристалле соседние атомные плоскости параллельны на всём своём протяжении. В реальном кристалле атомные плоскости часто обрываются внутри кристалла (рис. 1, а), при этом возникает краевая Д., осью которой является край «лишней» полуплоскости. Применение электронных микроскопов с большой разрешающей способностью позволяет наблюдать в некоторых кристаллах специфичное для краевой Д. расположение атомных рядов.
Образование краевой Д. можно представить себе, если надрезать кристалл по части плоскости ABCD (рис. 1, б), сдвинуть нижнюю часть относительно верхней на одно межатомное расстояние b в направлении, перпендикулярном к АВ, а затем вновь соединить атомы на противоположных краях разреза. Оставшаяся лишняя полуплоскость обрывается вдоль краевой Д. АВ. Вектор b, величина которого равна межатомному расстоянию, называется вектором сдвига (вектор Бюргерса). Плоскость, проходящая через вектор сдвига и линию Д., называется плоскостью скольжения краевой Д.
Если направление сдвига b не перпендикулярно, а параллельно границе надреза АВ, то получается винтовая Д. (рис. 2, а). В отличие от краевой Д., у винтовой Д. плоскостью скольжения является любая кристаллографическая плоскость, проходящая через линию АВ. Кристалл с винтовой Д. уже не состоит из параллельных атомных плоскостей, скорее его можно рассматривать состоящим из одной атомной плоскости, закрученной в виде геликоида или винтовой лестницы без ступенек (рис. 2, б). На рис. 2а, показано расположение атомов выше (белые кружки) и ниже (чёрные кружки) плоскости скольжения в простой кубической решётке с винтовой Д. Если винтовая Д. выходит на внешнюю поверхность кристалла, то в точке выхода А (рис. 2, б) обрывается ступенька AD высотой в толщину одного атомного слоя. Эта ступенька активно проявляет себя в процессе кристаллизации. Атомы вещества, выпадающие из пара или раствора, легко присоединяются к ступеньке на поверхности растущего кристалла. Количество атомов, захватываемых ступенькой, и скорость смещения ступеньки по поверхности кристалла больше вблизи выхода Д. Поэтому ступенька закручивается вокруг оси Д. Ступенька последовательно поднимается с одного кристаллического «этажа» на другой, что приводит к спиральному росту кристалла.
Между предельными случаями краевой и винтовой Д. возможны любые промежуточные, в которых линия Д. составляет произвольный угол с вектором сдвига (смешанная Д.). Линия Д. не обязательно должна быть прямой, она может представлять собой произвольную кривую. Линии Д. не могут обрываться внутри кристалла, они должны либо быть замкнутыми, образуя петли, либо разветвляться на несколько Д., либо выходить на поверхность кристалла. Плотность Д. в кристалле определяется как среднее число линий Д., пересекающих проведённую внутри тела площадку в 1 см2, или как суммарная длина Д. в 1 см3. Плотность Д. обычно колеблется от 102 до 103 на 1 см2 в наиболее совершенных монокристаллах и доходит до 1011—1012 на 1 см2 в сильно искажённых (наклёпанных) металлах (см. ниже).
Д. — источники внутренних напряжений. Участки кристалла вблизи Д. находятся в упруго напряжённом состоянии. Напряжения убывают обратно пропорционально расстоянию от Д. Поля напряжений вблизи отдельных Д. выявляются (в прозрачных кристаллах с низкой плотностью Д.) с помощью поляризованного света (см. Фотоупругость). В зависимости от взаимной ориентации векторов сдвига двух Д. они притягиваются или отталкиваются. При сближении двух Д. с одинаковыми векторами сдвига (рис. 3, а) увеличивается сжатие кристалла по одну сторону от плоскости скольжения и растяжение — по другую сторону. При сближении Д. с противоположными векторами сдвига сжатие и растяжение по обе стороны от плоскости скольжения взаимно компенсируются (рис. 3, б, в, г). Величина упругой энергии, обусловленной полем напряжений Д., пропорциональна b2 и составляет обычно величину ~ 10-4 эрг на 1 см длины Д.
Перемещение Д. Д. могут перемещаться в кристалле, вызывая его пластическую деформацию. Перемещение Д. в плоскости скольжения называется скольжением. В результате скольжения одной Д. через кристалл происходит пластический сдвиг на одно межатомное расстояние b (рис. 4). При перемещении Д. в плоскости скольжения в каждый данный момент разрываются и пересоединяются связи не между всеми атомами на плоскости скольжения (рис. 4, а), а только между теми атомами, которые находятся у оси Д. (рис. 4, б). Поэтому скольжение Д. происходит при сравнительно малых внешних напряжениях. Эти напряжения на несколько порядков ниже, чем напряжение, при котором может пластически деформироваться совершенный кристалл без Д. (теоретическая прочность на сдвиг, см. Пластичность). Сдвиговую прочность, близкую к теоретической, могут иметь, например, нитевидные кристаллы (усы), не содержащие Д.
Перемещение краевой или смешанной Д. в направлении, перпендикулярном к плоскости скольжения, называется переползанием (восхождением). Оно осуществляется путём диффузии атомов (или встречного движения вакансий) из кристалла к краю полуплоскости, образующему Д. (рис. 5). Т. к. скорость диффузии очень резко (экспоненциально) уменьшается с понижением температуры, переползание происходит с заметной скоростью только при достаточно высоких температурах. Если кристалл с Д. находится под нагрузкой, то потоки атомов и вакансий направлены так, чтобы упругие напряжения уменьшились. В результате происходит пластическая деформация кристалла не за счёт скольжения, а за счёт переползания Д. Т. о., пластическая деформация кристалла с Д. всегда представляет собой движение Д. При этом скорость пластической деформации кристалла оказывается прямо пропорциональной плотности движущихся Д. и их средней скорости. Пластическая деформация кристалла без Д. осуществляется путём диффузии точечных дефектов.
Подвижность Д. Скольжению Д. препятствует не только прочность разрываемых межатомных связей, но и рассеяние тепловых колебаний атомов и электронов проводимости (в металлах) в упруго искажённой области кристалла, окружающей движущиеся Д., а также упругое взаимодействие с др. Д., с атомами примесных элементов в твёрдых растворах, межзёренные границы в поликристаллах, частицы др. фазы в распадающихся сплавах, двойники (см. Двойникование) и др. дефекты в кристаллах. На преодоление этих препятствий тратится часть работы внешних сил. В результате этого подвижность Д. зависит от структуры решётки тем больше, чем меньше дефектов содержит кристалл. Скорость скольжения Д. резко возрастает с напряжением, но не превосходит скорости распространения звука в кристалле. Скорость переползания пропорциональна напряжению.
Образование и исчезновение Д. Обычно Д. возникают при образовании кристалла из расплава или из газообразной фазы (см. Кристаллизация). Методы выращивания монокристаллов, совсем не содержащих Д., очень сложны и разработаны только для немногих кристаллических веществ. После тщательного отжига кристаллы содержат обычно 104—105 Д. на 1 см2. При малейшей пластической деформации такого кристалла Д. интенсивно «размножаются» (рис. 6), без чего невозможна значительная пластическая деформация кристалла. Если бы новые Д. не рождались в кристалле, то деформация прекратилась бы после выхода на поверхность кристалла всех имеющихся в нём Д.
Притягивающиеся Д. с противоположным вектором сдвига, лежащие в одной плоскости скольжения, при сближении уничтожают друг друга (аннигилируют, рис. 3, б, в, г). Если такие Д. лежат в разных плоскостях скольжения, то для их аннигиляции требуется переползание. Поэтому при высокотемпературном отжиге, способствующем переползанию, понижается плотность Д.
Д. — источник кривизны решётки. Участки кристалла, разделённые рядами (рис. 7) или сетками из Д., имеют различную ориентацию атомных плоскостей и называются кристаллическими блоками. Если Д. расположены равномерно по объёму кристалла, то блочной структуры нет, но решётка искривлена (рис. 8).
Искривление атомных плоскостей и искажение межплоскостных расстояний вблизи Д. увеличивают интенсивность рассеяния рентгеновских лучей и электронов. На этом основаны рентгеновские и электронномикроскопические методы наблюдения Д.
Дислокационная структура деформированных кристаллов. Разрушение. Распределение Д. в деформированных кристаллах обычно неравномерное. При малой степени деформации (обычно до 10%) Д. часто располагаются вдоль выделенных плоскостей скольжения. С ростом деформации возникает (обычно в металлах) блочная структура, выявляемая с помощью электронного микроскопа или по рассеянию рентгеновских лучей. С ростом деформации размер блоков падает. При размножении Д. средние расстояния между Д. сокращаются, их поля упругих напряжений взаимно перекрываются и скольжение затрудняется (деформационное упрочнение кристалла). Чтобы скольжение могло продолжаться, приложенное внешнее напряжение необходимо повысить.
При дальнейшем размножении Д. внутренние напряжения могут достигать значений, близких к теоретической прочности. Тогда наступает разрушение кристалла путём зарождения и распространения в нём микротрещин. Этому могут способствовать также и тепловые колебания.
Влияние Д. на физические свойства кристаллов. Д. влияют не только на такие механические свойства твёрдых тел, как пластичность и прочность, для которых присутствие Д. является определяющим, но и на др. физические свойства кристаллов. Например, с увеличением числа Д. уменьшается плотность кристалла, возрастает внутреннее трение, изменяются оптические свойства, повышается электросопротивление. Д. увеличивают среднюю скорость диффузии в кристалле и ускоряют старение и др. процессы, протекающие с участием диффузии. Д. уменьшают химическую стойкость кристалла, так что в результате обработки поверхности кристалла специальными веществами (травителями) в местах выхода Д. образуются видимые ямки. На этом основано выявление Д. в непрозрачных материалах методом избирательного травления.
Лит.: Ландау Л. Д., Ахиезер А. И., Лифшиц Е. М., Курс общей физики, М., 1965, § 105; Бюренван Х. Г., Дефекты в кристаллах, пер. с англ., М., 1962; Фридель Ж., Дислокации, пер. с англ., М., 1967; Инденбом В. Л., Орлов А. Н., Физическая теория пластичности и прочности, «Успехи физических наук», 1962, т. 76, с. 557; Котрелл А., Теория дислокаций, пер. с англ., М., 1969; Хирт Дж., Лоте И., Теория дислокаций, пер. с англ., М. [в печати].
А. Н. Орлов.
Рис. 6. Перемещение дислокации в плоскости скольжения сопровождается разрывом и пересоединением межатомных связей. В кристалле без дислокаций сдвиг в плоскости скольжения требует одновременного разрыва всех межатомных связей.
Рис. 5, а и б — отталкивающиеся и притягивающиеся дислокации; в, г — аннигиляция притягивающихся дислокаций.
Рис. 2а. Винтовая дислокация. Расположение атомов в плоскости скольжения винтовой дислокации.
Рис. 8. Схема источника дислокаций Франка — Рида. В точках А и В закреплен отрезок дислокации. Под действием внешней нагрузки (стрелка) он прогибается, принимая последовательно конфигурации а — ж, пока не отшнуруется замкнутая дислокационная петля с восстановлением исходного отрезка АВ. На стадии е притягивающиеся участки петли m и n аннигилируют.
Рис. 7. Переползание краевой дислокации. Атомы лишней полуплоскости переходят в вакантные узлы решётки.
Рис. 2. Винтовая дислокация: а — схема образования винтовой дислокации; б — расположение атомов в кристалле с винтовой дислокацией (атомы располагаются в вершинах кубиков).
Рис. 1. Краевая дислокация: а — обрыв атомной плоскости внутри кристалла; б — схема образования краевой дислокации.

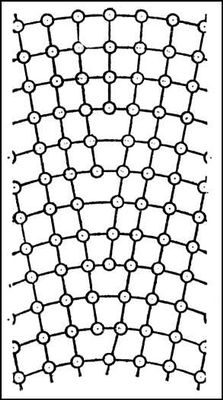

Рис. 10. Изогнутый кристалл.
Рис. 9. Дислокации, образующие межблочную границу.
