Кинопроекционный аппарат, кинопроектор (от кино... и лат. projicio — бросаю вперед), аппарат для проецирования кинофильмов на экран. Основными элементами К. а. являются: лентопротяжный механизм, обеспечивающий движение кинофильма; подающая и принимающая кассеты (при автоматическом процессе демонстрирования кинофильма вместо кассет могут применяться бесперемоточные устройства); осветительно-проекционная система для освещения экрана и проецирования изображения; устройства для звуковоспроизведения, электрического питания и управления работой аппарата. Кинофильм в К. а. движется прерывисто посредством мальтийского или грейферного механизма (см. Скачковые механизмы). Во время остановки кинокадра в кадровом окне происходит его проецирование на экран. В момент передвижения от одного кадра к другому световой поток перекрывается специальной заслонкой — обтюратором. Обтюратор работает синхронно с механизмом прерывистого движения, вследствие чего для зрителя передвижение кадра с определённой частотой остаётся незаметным. Кинопроекционный объектив К. а., образующий на экране увеличенное изображение, выбирается с соответствующим фокусным расстоянием, в зависимости от длины зрительного зала и размеров экрана. В некоторых К. а. для демонстрирования 16-мм и 8-мм кинофильмов используются объективы с переменным фокусным расстоянием.
Важнейшей характеристикой К. а. является световой поток, определяющий яркость кинопроекционного экрана. Световой поток профессионального К. а. находится в пределах от 350 до 50 000 лм, любительского — не менее 50 лм. Наибольший световой поток создаётся электрической угольной дуговой лампой (50 000 лм), меньший — газоразрядной (ксеноновой) лампой (15 000 лм) и ещё меньший — лампой накаливания (90 лм). Поэтому для крупных кинотеатров с экранами большой площади устанавливаются К. а. с дуговыми угольными или ксеноновыми лампами; в кинотеатрах малой вместимости, а также в киноустановках для учебных, любительских и т.п. целей используются К. а. с лампой накаливания.
Все К. а. профессиональной кинематографии предназначены для демонстрирования звуковых фильмов и только К. а. для любительской кинематографии проецируют незвуковые 8-мм кинофильмы или же озвученные посредством магнитофона и синхронизирующего устройства. Выпускаются также К. а. для демонстрирования звуковых 8-мм кинофильмов.
По условиям эксплуатации различают стационарные и передвижные К. а. Стационарные устанавливаются в специальных помещениях — киноаппаратных; передвижные, большей частью портативные, используются в кинопередвижках для демонстрирования узкоплёночных (16-мм и 8-мм) кинофильмов. В зависимости от формата кинокадра К. а. предназначаются для проецирования 35-мм кинофильмов с обычным изображением (соотношение сторон изображения 1:1,37) и анаморфированным (широкоэкранные, с соотношением сторон изображения 1:1,65; 1:1,85; 1:2,35), 70-мм кинофильмов (широкоформатные, с соотношением сторон изображения 1:2,2), 16-мм и 8-мм кинофильмов (узкоплёночных). Кроме того, изготовляются универсальные К. а., специальные К. а. для кругорамных, стереоскопических и др. кинофильмов (см. Кинотехника). Универсальный К. а. устанавливается в кинотеатрах с залами большой вместимости (до 6000 зрителей) и рассчитан на демонстрирование 35-мм обычных, кашетированных (с уменьшенной высотой обычного кинокадра), анаморфированных кинофильмов и 70-мм широкоформатных кинофильмов. При переходе с одного формата фильма на другой требуется лишь несложная переналадка лентопротяжного тракта и замена кинопроекционного объектива. Осветительная система его состоит из эллиптического зеркала диаметром 600 мм с интерференционным покрытием, отражающим на кадровое окно около 95% видимого света. Источником света служит угольная дуговая лампа с воздушным дутьём. Полезный световой поток составляет около 25 000 лм (для обычных 35-мм кинофильмов), 30 000 лм (для широкоэкранных 35-мм кинофильмов) и около 50 000 лм (для широкоформатных 70-мм кинофильмов). Ёмкость катушек подающей и принимающей кассет достигает 1500 м.
Для демонстрирования 16-мм фильмов широко применяется К. а. кинопередвижки «Украина». Корпус аппарата — из алюминиевого сплава; в передней части его расположены все элементы лентопротяжного тракта, объектив и звуковоспроизводящая система для фотографической и магнитной фонограмм; внутри корпуса размещены детали приводного механизма. В примыкающем к задней стенке корпуса фонаре установлена проекционная лампа накаливания (30 в, 400 вт), трёхлинзовый конденсор, электродвигатель. Для охлаждения проекционной лампы на валу двигателя укреплен вентилятор. Полезный световой поток кинопроекционного аппарата 350 лм. Подающая и принимающая кассеты имеют ёмкость 600 м каждая, что соответствует 5 частям кинофильма.
В. И. Ушагина.
Рис. 1. Схема осветительно-проекционной системы: 1 — источник света; 2 — отражатель; 3 — кадровое окно; 4 — обтюратор; 5 — проекционный объектив; 6 — экран.

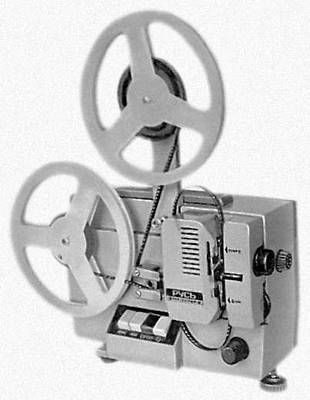

Рис. 2. Портативный кинопроекционный аппарат «Русь» для демонстрирования 8-мм кинофильмов.

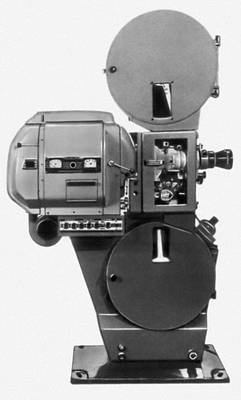

Рис. 4. Стационарный кинопроекционный аппарат «Ксенон-1» для демонстрирования 35-мм кинофильмов.
Рис. 3. Стационарный кинопроекционный аппарат «Черноморец» для демонстрирования 16-мм кинофильмов.
Рис. 5. Универсальный кинопроекционный аппарат для демонстрирования 35- и 70-мм кинофильмов.
