Асбестоцементные изделия и конструкции. Асбестоцементные изделия по способу формования подразделяются на листовые (профилированные, плоские и специального назначения) и трубные.

  Основным видом листовых изделий в СССР до 30-х гг. были прессованные кровельные плитки (асбошифер) размером (см) 40х40, толщиной 4 мм. В эти годы началось также массовое производство кровельных профилированных листов (волнистых и полуволнистых) увеличенных размеров. К середине 60-х гг. в СССР около 90% всего выпуска листового асбестоцемента составляли волнистые обыкновенные листы; расширялось производство более экономичных крупноразмерных листов (табл. 1).

  Табл. 1.—Характеристики выпускаемых в СССР (1968) профилированных волнистых листов.

Тип листа

Длина (см)

Ширина (см)

Толщина (мм)

Перекры
ваемый пролет (см)

Класс листов

Основное назначение

ВО

120











СВ-40

113,0

113,0

5,8

5,8

75

240

Среднеразмерный

То же

То же

Стены производственных и жилых зданий

УВ-6

175—250

112,5

6,0

до 150

(стены — 240)

Крупноразмерный

Покрытия и стены жилых, общественных и производственных зданий

УВ-7,5

175

112,5

7,5

до 150

То же

Покрытия и стены жилых, общественных и производственных зданий

ВУ-С

250

99,4

6

(стены — 240)

То же

Покрытия и стены жилых, общественных и производственных зданий

ВУ-К

175—250

99,4

8,0

150

То же

Покрытия и стены жилых, общественных и производственных зданий



  Полуволнистые листы, в которых волнообразные участки чередуются с плоскими участками, имеют такие же размеры, но их выпуск вследствие технологических трудностей незначителен.

  Плоские облицовочные листы выпускаются: прессованные (повышенной прочности) и непрессованные естественного серого цвета, окрашенные или офактуренные; длина листов до 2,8 м, ширина до 1,6 м, толщина от 4 до 10 мм. Применяются для внутренней отделки вспомогательных помещений жилых и общественных зданий, обшивки панелей, устройства санитарно-технических кабин, в качестве ограждений балконов, лестниц и др.

  К изделиям специального назначения относятся: вентиляционные короба прямоугольного или круглого сечения, с раструбом на одном конце или безраструбные; полуцилиндры для защиты от механических повреждений термоизоляционного слоя труб; листы двоякой кривизны для транспортёрных галерей; сводчатые элементы для строительства летних павильонов туристских баз, пионерских лагерей и т. п.; водозащитные зонты, применяемые в подземных сооружениях метрополитена для обеспечения водонепроницаемости несущих конструкций сводов.

  Трубные изделия: трубы напорные (водопроводные), безнапорные, газопроводные и обсадные (табл. 2). Напорные трубы и муфты рассчитаны на рабочее гидравлическое давление в 0,3; 0,6; 0,9 и 1,2 Мн/м2(1 Мн/м2=10 кгс/см2).

  Табл. 2. — Размеры выпускаемых в СССР (1968) асбестоцементных труб

Виды труб по назначению

Внутренний диаметр (мм)

Длина (мм)

Толщина стенок (мм)

Напорные (водопроводные)

Безнапорные

Газопроводные

50-456



44-576

100-456

2950-6000



2950-3950

2950-3950



12-56



8-18

11-36



Обсадные

204-505

3950

26-66

Напорные (водопроводные) трубы на 0,3 и 0,6 Мн/м2соединяются асбестоцементными муфтами. Для напорных труб на 0,9 и 1,2 Мн/м2применяют чугунные муфты. Соединения уплотняются резиновыми кольцами.

  Асбестоцементные конструкции изготовляют из листового асбестоцемента, теплоизоляционных материалов и асбестоцементных, деревянных или металлических элементов каркаса. В полых конструкциях асбестоцементные листы соединены между собой шурупами, заклёпками или клеями. К таким конструкциям относятся утеплённые (обычно минеральным войлоком) плиты для покрытий производственных зданий типа АП (асбестоцементные полые); ширина плит в покрытии 50 см, перекрываемый пролёт до 3 м. В плитах типа АС (асбестоцементные составные) листы соединяют цементно-асбестовой мастикой в сыром, неотвердевшем состоянии. Монолитные конструкции (плиты и панели) изготовляют из двух плоских листов, соединённых слоем утеплителя (обычно пенопласта). Толщина плит и панелей 60—80 мм, что позволяет применять их для перекрытия 3-метровых пролётов. Наиболее распространены конструкции каркасного типа — плиты (рис. 1) и панели (рис. 2), состоящие из плоских асбестоцементных листов, соединённых с каркасом на клею или на шурупах. Для каркаса применяются асбестоцементные бруски, а также фасонные элементы из асбестоцемента, дерева или металла. Ширина плит 1,2—1,5 м, перекрываемые пролёты 3 и 6 м (см. также Асбестоцемент, Асбестоцементная промышленность).



  Лит.: Пицкель Л. Н., Асбестоцементные лотковые плиты, М.— Л., 1952; Шерман Л. Н., ОвсянкинВ.И., Френкель П. М., Ограждающие конструкции из асбестоцементных листов для промышленных зданий, М., 1952; Блох Г. С., Литвинов А. Н., Асбестоцементные материалы и конструкции и их эксплуатационные качества, М., 1964.

  Л. Н. Пицкель.

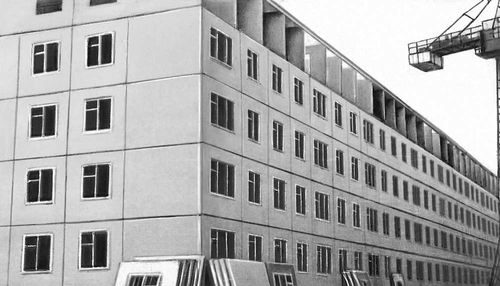

Строительство пятиэтажного жилого дома из асбестоцементных панелей.
