Микромодуль в радиоэлектронике, миниатюрный модуль с уплотнённой упаковкой радиодеталей. М. применяются в качестве функциональных узлов главным образом в авиационной, ракетной и космической малогабаритной электронной аппаратуре с повышенной надёжностью. Различают этажерочные (рис. 1), плоские (рис. 2), таблеточные и цилиндрические М. Этажерочные М. набирают из микроэлементов (резисторов, конденсаторов, полупроводниковых диодов, транзисторов и др.), выполненных в форме тонких пластин, размером 9,6´9,6 мм, в столбик высотой 5—25 мм и затем заливают герметизирующим компаундом полимерным. Плоский М. собирают из микроэлементов, устанавливаемых на поверхностях печатной платы; плату с микроэлементами помещают в металлический кожух и герметизируют. В таблеточных М. цилиндрических микроэлементы диаметром 0,5—6 мм и толщиной ~ 2 мм установлены в отверстиях печатной платы. Цилиндрический М. собирают из микроэлементов одинакового диаметра (8—10 мм). В отличие от модулей, М. имеют высокий коэффициент упаковки (5—30 микроэлементов в 1 см3) и на порядок более высокую надёжность.
Лит.: Конструирование микромодульной аппаратуры, М., 1968.
Н. А. Барканов.

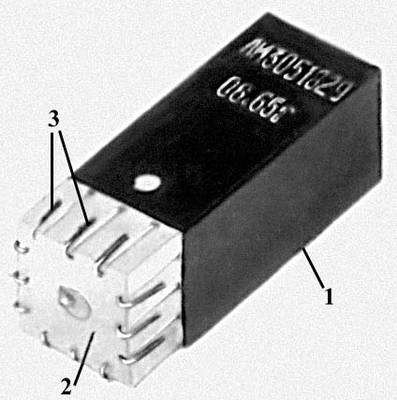

Рис. 1б. Этажерочный микромодуль — тригер после герметизации (готовое изделие) (1 — «этажерка» из микроэлементов, залитая компаундом, 2 — диэлектрическая насадка, предохраняющая выводы от повреждения до установки микромодуля на печатную плату, 3 — выводы).

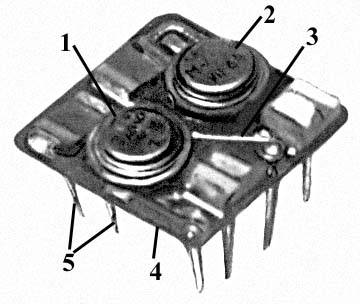

Рис. 2а. Плоский микромодуль — усилитель звуковых частот до герметизации (1 — конденсатор, 2 — транзистор, 3 — резистор, 4 — печатная плата, 5 — выводы).
Рис. 1а. Этажерочный микромодуль — тригер до герметизации (1, 2, 3, 4 — микроэлементы — платы соответственно с резистором, транзистором, полупроводниковыми диодами, конденсатором, 5 — выводы — проводники, соединяющие микроэлементы).
Рис. 2б. Плоский микромодуль — усилитель звуковых частот после герметизации (готовое изделие) (1 — металлический кожух, 2 — выводы).
