Стрелочный перевод подорожный, один из элементов верхнего строения пути, устройство, разветвляющее рельсовый путь на два или несколько путей, служащее для перехода подвижного состава с одного пути на другой (рис. 1). Различают С. п. обычные одиночные (рис. 2, а), у которых одно из направлений на прямой (основной) путь, другое — на боковой; симметричные (рис. 2,б), устраиваемые на путях сортировочных горок, с отклонением путей в разные стороны под одинаковыми углами; двойные перекрёстные (рис. 2, в), заменяющие 2 одиночных, уложенных навстречу один другому, и обеспечивающие движение в 4 направлениях.
С. п. укладывают в путь на переводных брусьях. Основные элементы С. п.: собственно стрелка, которая состоит из двух рамных рельсов, двух остряков, направляющих колёсные пары подвижного состава, крестовина и контррельсы. Стрелка связана с основным путём переводными путями (соединениями). Виды соединений: съезд (между двумя соседними путями) и стрелочная улица (для нескольких параллельных путей). Основная техническая характеристика С. п. — марка крестовины (численно равна тангенсу угла отклонения пути). Принятые в СССР марки крестовин: 1/9 и 1/11 для станций и участков с обычными скоростями движения; 1/18 и 1/22 для высокоскоростных участков; 1/16 для сортировочных горок. Управление С. п. (перевод стрелки) обычно дистанционное с помощью электропривода, который входит в систему централизации стрелок и сигналов. На малодеятельных участках управление С. п., как правило, ручное, подтверждаемое сигнальными указателями положения стрелки (направление на прямой или боковой путь).
К. М. Добросельский.
Рис. 1. Стрелочный перевод .

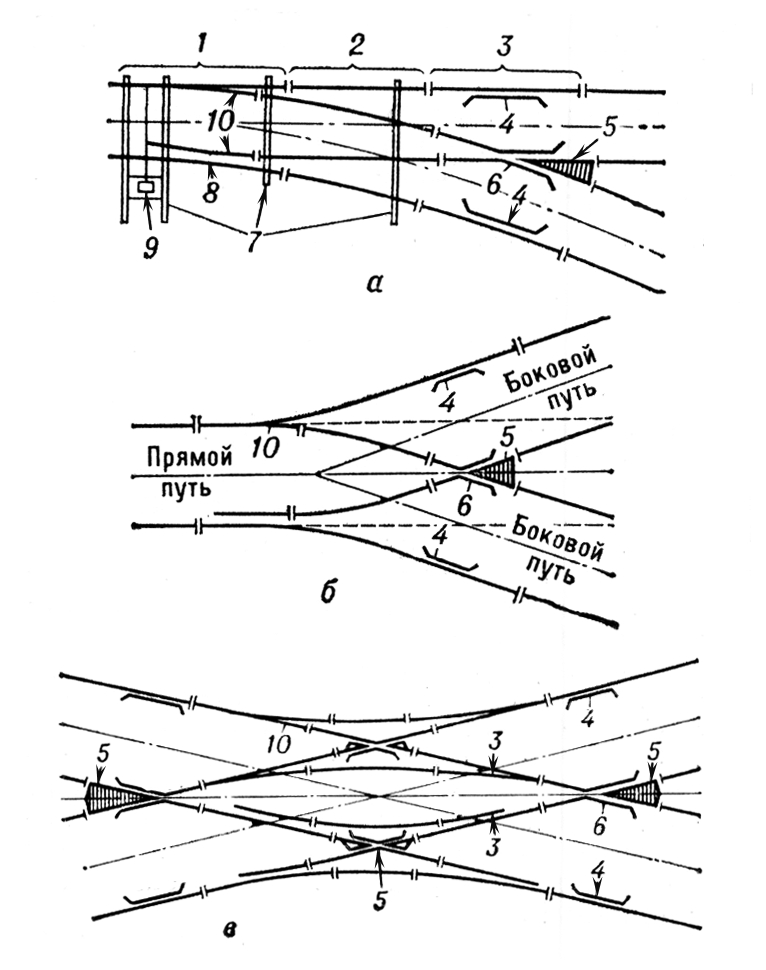

Рис. 2. Основыне типы стрелочных переводов: а — обычный одиночный; б — симметричный; в — двойной перекрёстный; 1 — стрелка; 2 — соединительные пути; 3 — крестовина; 4 — контррельс; 5 — сердечник; 6 — усовик; 7 — переводные брусья; 8 — рамный рельс; 9 — переводной механизм; 10 — остряки.
