Фазосдвигающая цепь, электрическая цепь, на выходе которой фазы колебаний отдельных гармонических составляющих спектра распространяющегося по ней сигнала отличаются от фаз соответствующих составляющих на входе. В Ф. ц. с сосредоточенными параметрами сдвиг фаз обусловлен действием реактивных элементов (например, конденсаторов, катушек индуктивности), а в Ф. ц. с распределёнными параметрами – конечным временем распространения электрического сигнала от входа цепи до её выхода. Пример простейшей Ф. ц. – Г-образный четырехполюсник, содержащий реактивный элемент и резистор (рис.) либо 2 разнородных реактивных элемента. Такую Ф. ц. обычно используют для введения фиксированного фазового сдвига в тракт передачи сигнала на пром. частоте и радиочастотах (вплоть до частот метрового диапазона). Ф. ц. имеют большое практическое значение в радиотехнике: их используют для изменения формы входного сигнала (в дифференцирующих устройствах, интегрирующих устройствах), для компенсации фазовых искажений, фазовой модуляции и т.д.
Лит.: Зернов Н. В., Карпов В. Г., Теория радиотехнических цепей, 2 изд., [Л.], 1972.
К. К. Товара.

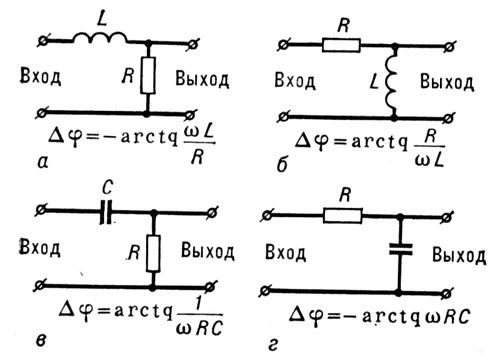

Простейшие Г-образные фазосдвигающие цепи: L — катушка индуктивности; R — резистор; С — конденсатор; Dj — сдвиг фаз; w — угловая частота.
