Эпидиаскоп, эпдиапроектор, прибор, позволяющий как получать на экране изображения непрозрачных объектов, так и проецировать на экран прозрачные изображения объектов (диапозитивы); комбинированный проекционный аппарат, оптическая схема которого (рис.) сочетает схемы эпископа и диапроектора. При диаскопической проекции диапозитив освещается проходящим направленным пучком света; поэтому изображение на экране имеет достаточную яркость даже при использовании источника света небольшой мощности и проекционных объективов не очень высокой светосилы. При эпископической проекции необходимо применять более мощные источники света и светосильные объективы.
Лит. см. при ст. Проекционный аппарат.

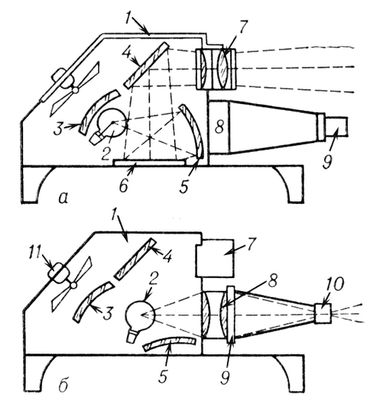

Оптическая схема простейшего эпидиаскопа в двух режимах его работы (для простоты показан лишь один источник света — лампа накаливания 2): а) эпископическая проекция; б) диаскопическая проекция. При эпископической проекции в светозащитном кожухе 1 лучи от 2 с помощью сферических зеркал 3 и 5 освещают непрозрачный объект 6. диффузно рассеянные которым лучи частично попадают в светосильный проекционный объектив 7, отражаясь от зеркала 4. 11 — вентилятор, изображение которого символизирует наличие системы охлаждения. При диаскопической проекции зеркало 5 отклоняется, открывая доступ лучам от источника 2 в конденсор 8. Последний, равномерно освещая диапозитив, вставленный в рамку 9, направляет лучи в объектив 10, проецирующий изображение на экран.
