Кузьмин А. В. Вихревой эмульсор с конической камерой энергетического разделения / А. В.Кузьмин, В. И. Баронов, Е. А. Фиалкова // Молочная промышленность. – 2019. – № 9. – С. 32-34.

Процесс эмульгирования жиров достаточно широко применяется в молочной промышленности. Например, при производстве сырных продуктов проводят эмульгирование заменителей молочного жира в обезжиренном молоке [1]. Заменители молочных жиров в виде эмульсий применяются при производстве сухого молока, мороженого, йогуртов и т.д. [2]. На рынке оборудования предлагаются различные виды соответствующих устройств, в частности центробежные, гидравлические, ультразвуковые эмульсоры [3].

В настоящее время для интенсификации различных технологических процессов приобретают широкую известность и внедряются вихревые технологии, которые позволяют использовать уникальные свойства вихревых потоков. К таким свойствам относятся четкая организованность потоков и наличие обширных зон кавитации [4]. Применительно к эмульгирующим устройствам это позволяет существенно повысить качество получаемых эмульсий, а именно, дисперсность и, как следствие, стойкость при хранении. Высокая эффективность процесса эмульгирования достигается при низком энергопотреблении и простой конструкции устройства [5].

Вихревой поток организуется в осесимметричной камере энергетического разделения за счет тангенциальной подачи продукта, и поток разделяется на внешний и внутренний вращающиеся кольцевые слои. Внутренний слой имеет большую окружную скорость вращения, которая теоретически стремится к бесконечности при приближении к оси. Такое увеличение скорости приводит к превращению внутренней энергии жидкости в кинетическую, а из закона сохранения энергии следует, что потенциальная энергия убывает и статическое давление в потоке падает. В результате образуется приосевая зона кавитации практически цилиндрической формы. Именно в ней происходит интенсивное диспергирование эмульсии [6]. Наиболее эффективны в отношении образования обширной зоны кавитации вихревые эмульсоры с конической вихревой камерой с раздельной подачей дисперсной и дисперсионной сред [7].

Целью работы является экспериментальное подтверждение наличия зон кавитации в центральной части конической камеры, а также обоснование оптимального гранулометрического состава эмульсии.

В Вологодской ГМХА им. Н.В.Верещагина создан и испытан модельный вихревой эмульсор с конической камерой энергетического разделения производительностью 500 л/ч с раздельной подачей фаз. Дисперсионная среда подается под давлением 0,3 МПа, дисперсная поступает в эмульсор самотеком за счет пониженного давления в приосевой зоне камеры разделения. Схема эмульсора представлена на рис. 1 ,а.

Принцип действия эмульсора следующий. Первая фракция - любая дисперсионная среда (сыворотка, пахта, обезжиренное молоко, вода) поступает по патрубку 1 в напорную камеру 2, через сопло 3 тангенциально подается в камеру энергетического разделения 4, где приобретает поступательно-враща- тельное движение по скручивающейся к выходному патрубку 5 спирали 6. Второй компонент - жировая фракция подается по центральному патрубку 7 и через сопло 8 поступает в центральную часть камеры 4 непосредственно в зону кавитации 9 за счет создающегося в ней пониженного давления. Первый компонент (дисперсионная среда), обладая большей энергией, увлекает за собой второй (жировую фракцию), оба компонента смешиваются, диспергируются и отводятся через патрубок 5. Фото на рис. 1,6 служит визуальным подтверждением энергетического разделения потоков и, как следствие, наличия приосевой зоны интенсивной кавитации. Приосевой поток с наибольшими скоростями движения создает пониженное давление, что обусловливает наличие зоны кавитации, в то время как в периферийных потоках, наоборот, происходит торможение, и давление в них повышается. Установка для получения эмульсии типа «жир в воде» (рис. 2) включает емкости для дисперсионной среды, жировой фракции и готовой эмульсии, насос подачи дисперсионной среды (воды, сыворотки или пахты) под давлением в эмульсор. Дисперсионная среда из емкости 4 под давлением, создаваемым насосом 2, подается в боковой патрубок эмульсора 3 и, попадая в камеру энергетического разделения, приобретает вращательное вихревое движение. В центральной части камеры создается зона кавитации с пониженным давлением, за счет чего жировая фракция из емкости 1 по центральному патрубку начинает поступать именно в зону кавитации вихревого потока и интенсивно перемешиваться с дисперсионной средой. Готовая эмульсия собирается в емкость 5 или возвращаться в емкость 4, перемешивается с дисперсионной средой и вновь эмульгируется до полного опорожнения емкости 1.

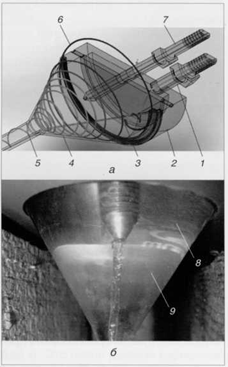

Рис. 1. Модельный вихревой эмульсор: а - схема; б - визуализация зоны кавитации:

1 - патрубок для подачи первого компонента (дисперсионной среды); 2 - напорная камера; 3 - сопло выхода второго компонента в вихревую камеру; 4 - камера энергетического разделения; 5 - патрубок для отвода готовой эмульсии; 6 - траектория движения второго компонента в вихревой камере; 7 - патрубок для подачи второго компонента (жировой фракции); 8 - сопло выхода второго компонента в камеру энергетического разделения; 9 - приосевая зона кавитации


Рис. 2. Схема установки для получения эмульсии типа «жир в воде»:


Рис. 3. Зависимость 1 - емкость для дисперсионной среды; 2 - насос; 3 - вихревой эмульсор; эмульгатора 4 - емкость для жировой фракции; 5 - емкость для готовой эмульсии

Стабильность эмульсии достигается применением эмульгаторов. Исследование влияния концентрации эмульгатора на качество (размер жировых шариков) и стойкость эмульсии позволило определить оптимальные концентрации эмульгатора, обеспечивающие наибольшую дисперсность и продолжительность хранения. Эксперименты проводились на 20 %-ной эмульсии растительного масла в воде. Емкость 4 для жировой фракции(см.рис.2) заполняли водой температурой 45 °С и засыпали порошкообразный лецитин. Лецитин растворялся в процессе циркуляции его водного раствора по замкнутому контуру в течение 2 мин. В емкость для жировой фракции 1 заливали подсолнечное масло, которое самотеком начинало поступать в центральную трубку 7 эмульсора (см. рис. 1). После каждого эксперимента отбирали пробу полученной эмульсии для определения среднего размера жирового шарика (рис. 3). Макрофотографии эмульсии при 1000-кратном увеличении представлены на рис. 4.

Как видно из графика и микрофотографий, наблюдался парадоксальный факт: при уменьшении количества эмульгатора средний размер жирового шарика в эмульсии резко уменьшался, увеличение количества эмульгатора до

1 % приводило к почти двукратному увеличению размера шариков жира. Последующее внесение эмульгатора до

2 и 5 % несколько снижало средний размер шариков. Добавление эмульгатора свыше 2 % практически не влияло на средний размер шарика. Результат может быть объяснен следующим образом: при малом количестве (0,5 %) эмульгатор образует тонкую пленку на поверхности жирового шарика, и это не диаметра жировых шариков от концентрации

затрудняет его разрушение под действием кавитации. Однако в процессе хранения на поверхности такой эмульсии наблюдалось образование тонкой жировой пленки. Это говорит о том, что такого количества эмульгатора недостаточно для создания лецитиновой оболочки на поверхности всех жировых шариков и получения высококачественной эмульсии. Очевидно, жировая фракция, попадая в зону кавитации 9 через выходное отверстие 8 патрубка 7 (см. рис. 1), перемешивается с водой, в которой растворен лецитин. При этом образуются крупные жировые шарики, покрытые слоем лецитина, которые, многократно попадая в зону кавитации, дробятся. Площадь поверхности шариков увеличивается, забирая на себя дополнительное количество лецитина, растворенного в воде. Лецитиновая оболочка увеличивает поверхностное натяжение жирового шарика и препятствует его разрушению. При малой концентрации лецитина (опыт № 1 на рис. 4) оболочка образуется только на более крупных жировых шариках, а более мелкие, размером около 1 мкм, вообще не имеют оболочки. Такие жировые шарики, всплывая, агрегируются, слипаются, скорость их подъема возрастает. Именно они образуют жировую пленку при хранении эмульсии.



Рис. 4. Микрофотографии жировых шариков эмульсии: № 1 - концентрация лецитина 0,5 %; N93- концентрация лецитина 1 %; № 4 - концентрация лецитина 1,5 %; № 5 - концентрация лецитина 2 %


В эксперименте № 3 при содержании эмульгатора 1 % образуются самые крупные жировые шарики диаметром 3 мкм, при этом отстоя жира не наблюдается. Это значит, что эмульгатора достаточно для покрытия всей поверхности всех жировых шариков, образующихся при диспергировании в зоне кавитации. Дальнейшее увеличение содержания эмульгатора в эмульсии до 2 и 5 % не оказывает существенного влияния на средний размер жирового шарика, но в процессе хранения эмульсии (2 недели) наблюдалось образование мутного слоя осадка, причем тем больше, чем больше содержание эмульгатора. Если нет необходимости в длительном хранении эмульсии или она сразу идет на переработку, то, варьируя содержание эмульгатора, можно достигнуть среднего размера жирового шарика менее 2 мкм. При содержании эмульгатора 0,5 % средний размер шарика менее 1,8 мкм. Очевидно, что при отсутствии эмульгатора средний размер жирового шарика составит 1,5 мкм.

В результате установлено, что разработанный вихревой эмульсор с камерой энергетического разделения кони

ческой формы при давлении подачи дисперсионной среды 0,3 МПа и производительности 500 л/ч обеспечивает получение мелкодисперсной эмульсии с размером жирового шарика, сопоставимым с размером жирового шарика молока (3 мкм). Такая эмульсия при оптимальной концентрации эмульгатора выдерживает хранение более 2 недель без потери качества эмульсии, отстоя жира и выпадения эмульгатора в осадок.
