МЕХАНИЗАЦИЯ УХОДА ЗА ПОСЕВАМИ ЛЬНА
Уход за посевами льна заключается в борьбе с почвенной коркой, с вредителями, болезнями, сорняками и подкормке посевов, которую часто совмещают с прополкой льна.
Для разрушения почвенной корки используют легкие рубчатые деревянные катки или легкие бороны.
Для внесения ядохимикатов, гербицидов, а также для подкормки используют машины — опыливатели и опрыскиватели. В ленточных семеноводческих посевах льна для борьбы с сорняками, рыхления междурядий и одновременного внесения удобрений применяют культиваторы-растениепитатели.
На опыливании посевов льна успешно работают опыливатель ОПС-3Б и опыливатель-опрыскиватель ОНК-Б в агрегате с тракторами. Кроме опыливания наземным способом, применяют опыливание с самолетов АН-2, ЯК-12 при помощи авиаопыливателей.
При сплошном опыливании опыливающий агрегат движется челноком.
Скоростной пневматический опыливатель ОПС-30Б навешивают на тракторы средней мощности («Беларусь», Т-38М) или устанавливают в кузове автомобиля ГАЗ-51. Распыл ядохимиката достигается вентилятором, приводящимся в действие от вала отбора мощности трактора или карданного вала автомобиля.
Опыливатель состоит из пневматического скоростного питателя с бункером, центробежного вентилятора низкого давления, распыливающего механизма, редуктора, карданной передачи. Придается коробка отбора мощности для работы в агрегате с автомобилем.
Верхний конец вертикального вала крыльчатки вентилятора выходит в диффузор бункера. На этом конце насажен рыхлитель, непрерывно перемешивающий ядохимикат, осыпающийся из бункера. Здесь же установлен регулятор дозирования со шкалой. Емкость бункера 160 куб. дм. Число оборотов рыхлителя 1300—1800 в минуту. Распыливающий механизм представляет собой патрубок, суживающийся к выходному конусу. Этот патрубок при помощи рычага можно поворачивать на 190° вправо и влево от линии движения агрегата.
При движении опыливающего агрегата ядохимикат из бункера поступает в вентилятор и выбрасывается его крыльчаткой в распыливающий механизм и далее струей воздушного потока распыливается по полю. Агрегат обслуживает тракторист и заправщик.
Опыливатель ОПС-ЗОБ успешно использовался в совхозе «Андрейково» Вяземского района Смоленской области на рассеве гексахлорана. За 4 дня были обработаны посевы льна на площади 250 га.
На раму опыливателя-опрыскивателя ОНК-Б установлены бункер для порошкообразных ядохимикатов, центробежный вентилятор, штанга с распыливающими наконечниками и распределительной коробкой и редуктор для вентилятора.
В нижней части бункера расположен шнек, который непрерывно подает порошок через дозировочное отверстие к вентилятору. Порошок смешивается с воздушным потоком, поступает в штангу и через ее распыливающие наконечники выбрасывается в виде пылевого облака.
Емкость бункера для порошка 80 куб. дм. Крыльчатка вентилятора делает 3530 об/мин. Ширина захвата 7,2 м. Производительность опыливателя (при скорости 4,1 км/час) 2,9 га за час чистого времени. Опыливающий агрегат обслуживает тракторист.
Опрыскиватели используются для внесения растворов гербицидов и подкормки. Наибольшее распространение получили штанговые опрыскиватели-опыливатели ОНК-Б. Используются штанговые опрыскиватели ГАН-8 и вентиляторные ОВТ-1. Все шире применяется авиационная обработка посевов льна с самолетов.
Опрыскиватель-опыливатель ОНК-Б монтируют на тракторы ДТ-20, ДТ-14 и в основном используют для опрыскивания посевов гербицидами в борьбе с сорняками. На раму машины устанавливают редуктор насоса, поршневой дифференциальный насос, два резервуара для жидкости, соединенных шлангом, и универсальную штангу с распыливающими наконечниками.
От вала отбора мощности трактора через редуктор получает движение поршень насоса. При движении поршня жидкость из резервуара поступает в камеру низкого давления насоса, откуда перекачивается в камеру высокого давления, поступает в штангу и распыливается с помощью ее наконечников. Они состоят из корпуса, вкладыша и мундштука. Вкладыш имеет винтовую нарезку, что создает вращательное движение жидкости, выбрасываемой из наконечника под давлением, веерный тонкий распыл. Могут быть установлены наконечники с отверстиями различного диаметра — обыкновенные диаметром 1,5 мм и экономичные —1,25 мм с уменьшенным шагом резьбы на вкладыше. При экономичном наконечнике получается меньший расход жидкости и более тонкий распыл — можно использовать более концентрированные жидкости.
Для опрыскивания посевов льна нужен крупнокапельный распыл, и поэтому устанавливают наконечники с диаметром выходного отверстия 2 или 2,5 мм.
Емкость резервуаров 550 л. Ширина захвата 10 м. Производительность машины при опрыскивании около 3 га в час.
Успешно используется в химической борьбе с сорняками в посевах льна гербицидно-аммиачная навесная машина ГАН-8. Предназначена она для сплошного внесения аммиачной воды в почву при вспашке и предпосевной обработке, а также для подкормки растений в период вегетации пропашных культур.
Машина навешивается на тракторы ДТ-54А, «Беларусь». Производительность при опрыскивании гербицидами до 3,5 га/час. Емкость резервуаров 560 л. Норма расхода жидкости может регулироваться в пределах 100—560 л на 1 га. Опрыскивающий агрегат обслуживает тракторист.
Машина состоит из следующих основных узлов: универсальной системы навески, резервуаров, шестеренчатого насоса, разборной универсальной штанги, вакуумного устройства, всасывающей и нагнетательной коммуникаций.
Два цилиндрических резервуара, установленные на машине, имеют размеры каждый: длина 2000 мм и диаметр 425 мм. Резервуары соединены между собой воздушным и переливным шлангами. На правом установлен пробковый кран с заборным шлангом. Резервуары заполняются жидкостью в результате образования вакуума двигателем трактора посредством эжекционного устройства, устанавливаемого на выхлопную трубу трактора.
Практика показала, что заправка резервуаров ГАН-8 происходит наиболее быстро и надежно. Производительность заправочного устройства 100—200 л/мин.
Всасывающая коммуникация служит для подачи жидкости из резервуаров к шестеренчатому насосу. Она оборудована фильтром из капроновой сетки. По нагнетающей коммуникации жидкость от насоса поступает к штанге. Количество ее регулируется специальным краном.
Шестеренчатый насос служит для подачи под давлением жидкости к штанге. Он устанавливается на кронштейне трактора и через мягкую муфту соединяется с валом отбора мощности.
Универсальная штанга состоит из четырех секций, шарнирно соединенных между собой. Полная ширина захвата 8300 мм.
Рабочий процесс такой же, как у опрыскивателя типа ОНК.
При работе тракторных опрыскивателей ОНК-Б, ГАН-8 и других на посевах льна должна соблюдаться норма расхода жидкости. Она зависит от давления в нагнетательной коммуникации, которое проверяется по манометру и регулируется установкой соответствующего редукционного клапана, от скорости трактора, количества распылителей на штанге, величины выходного отверстия распылителя.
Для установления необходимого давления нужно рассчитать расход жидкости за одну минуту работы опрыскивателя. Известны скорость движения v (в км за 1 час), ширина захвата опрыскивателя В (в м), норма расхода жидкости Q (в л на 1 га), число наконечников п на штанге. Расход жидкости (в л за 1 минуту) через один наконечник определяется по формуле:
Чтобы выяснить, какое установить давление в соответствии с полученным расчетом расхода жидкости в минуту, можно пользоваться таблицей 91 (составлена по материалам М. А. Рыжей, И. Н. Белецкого), пригодной для всех штанговых опрыскивателей, используемых на обработке льна.

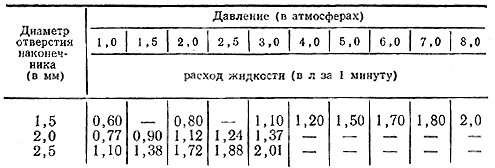

Таблица 91
Расход жидкости одним
наконечником
в зависимости от диаметра отверстий
наконечника и давления
По манометру устанавливаем на нужное давление редукционный клапан и проверяем фактический расход жидкости путем опрыскивания водой участка при заданной скорости движения агрегата.
Зная количество израсходованной воды и опрыснутую площадь (по замеру), определяют фактический расход жидкости (в л на 1 га):
где G —количество израсходованной воды (в л); F — опрыснутая площадь (в кв. м).
Если оказалось, что Qф меньше, чем Q, то давление, создаваемое насосом, надо увеличить; если Q меньше Qф, то давление насоса уменьшают. Вновь проводят пробное опрыскивание и сравнивают Qф с Q.
Кроме штанговых опрыскивателей, выпускается опрыскиватель вентиляторный тракторный ОВТ-1. В отличие от опрыскивателей ОНК-Б и ГАН-8, навешиваемых на тракторы, он имеет собственную раму на двухколесном ходу и. в работе агрегатируется с трактором средней мощности («Беларусь», КД-35, КДП-35). Основная отличительная особенность его в том, что жидкость, распиливаемая наконечниками, попадает в воздушный поток от вентилятора, хорошо перемешивается с воздухом и рассеивается на большую площадь, чем при
распылении со штанги. Вентиляторный опрыскиватель имеет производительность 6—12 га/час.
В работе машиной управляет тракторист при помощи дистанционного гидроуправления. Привод рабочих органов — от вала отбора мощности трактора.
К машине придается горизонтальная штанга для распыла жидкости вместо вентилятора. Распыл вентилятором отличается некоторой неравномерностью в образовании капель, а именно: вблизи от машины капли образуются более крупные, а на участках, удаленных от машины, — более мелкие. Проведенные наблюдения за состоянием льна (М. А. Рыжая) показали, что оно было одинаковым на обоих участках.
Вентиляторный распыл при обработке посевов льна применяется все шире, так как более производителен.
Основные части машины: трехплунжерный насос, резервуар, нагнетательная и всасывающая коммуникации с распылителями, вентилятор с редуктором, заправочное устройство.
В работе раствор гербицида постоянно перемешивается в резервуаре с помощью винтовой мешалки, захватывается насосом и подается в предохранительно-редукционный клапан, откуда по нагнетательному трубопроводу — к распиливающим наконечникам, установленным на конце щелевого распыливающего устройства. Воздушный поток, создаваемый вентилятором, проходя через щелевое распыливающее устройство, подхватывает распыленную из наконечников жидкость и переносит ее на посев льна.
Емкость резервуара 1200 л. Вентиляторный опрыскиватель дает захват до 100 м, однако в целях равномерного наложения жидкости опрыскивание проводят с перекрытием, делая соседние заходы через 15—20 м. Захват при работе со штангой 13 м. Сопло опрыскивателя рекомендуется устанавливать под углом 20—25° к поверхности поля.
Опрыскивание посевов льна при эксплуатации тракторных опрыскивателей должно быть сплошным, равномерным. Не должно быть участков с двойным опрыскиванием или огрехов. Для предупреждения этого работу необходимо проводить с сигнальщиками.
Распыливающие наконечники могут засориться, в этом случае их надо разобрать и промыть в воде. Если из распылителей не поступает жидкость, то, может быть, она вся израсходована из резервуара или редукционный клапан не держит давления. В последнем случае нужно маховичок клапана завернуть до необходимого давления по манометру. Периодически нужно очищать фильтры. При длительных остановках (на несколько дней) машину следует освободить от раствора и промыть водой. По окончании работы остатки жидкости сливают из резервуаров и гидросистемы.
Для бесперебойной работы опрыскивателей необходимо в поле организовать заправочный пункт. Там следует иметь емкости для чистой воды (на 500—600 л), для раствора гербицида (на 500—600 л) и для приготовления предварительного концентрированного раствора (на 8—10 л).
При отсутствии посуды раствор можно приготовить непосредственно в резервуарах опрыскивателя, наполнив один из них до половины водой и влив туда концентрированный раствор гербицида. Затем включают механическую мешалку, перемешивают раствор и добавляют воду до нужной концентрации. Если раствор приготовлен не в машине, то ее резервуары заполняют раствором при помощи эжекционного устройства, прилагаемого к машине, или при помощи автожижеразбрасывателя АНЖ-2.
Если приходится заправлять раствором несколько одновременно работающих опрыскивателей, то выгоднее использовать специальный агрегат АПР «Темп». Он предназначен для приготовления рабочих жидкостей ядохимикатов из кристаллических и порошкообразных веществ. Агрегату придается цистерна-заправщик ЗЖВ-1,8, в который сливается приготовленный машиной рабочий раствор и из которого происходит заправка опрыскивателей. Агрегат состоит из основного резервуара емкостью 2500 л, где приготовляется рабочая жидкость, и из дополнительного емкостью 430 л, где
приготовляется маточный раствор. Заправка резервуаров, перекачивание и перемешивание жидкостей механическое.
Машина АПР агрегатируется с тракторами КД-35, МТЗ, ДТ-54А, ее рабочие органы приводятся в движение от вала отбора мощности трактора. За час может быть приготовлено 7—10 т раствора. Машину обслуживают 1—3 человека. Производительность по сравнению с ручным приготовлением растворов выше в 3 раза.
Наиболее производительно опрыскивание посевов льна с помощью авиации, и поэтому, хотя оно и несколько дороже, применяется все шире. Если опрыскивание 1 га посевов наземными опрыскивателями обходилось в 2 руб. 61 коп., а авиационными в 3 руб. 30 коп., то затраты труда соответственно были 0,17 и 0,04 человеко-дня на 1 га (А. А. Тимофеев). При авиационном опрыскивании за 1 летный час обрабатывают 41—47 га посевов льна.
Чаще всего применяется авиаопрыскивание с самолета АН-2. Резервуар вмещает 1200 л раствора. Его готовят в специальных емкостях или непосредственно в резервуаре самолета, где перемешивание жидкости происходит при помощи механической мешалки. Опрыскиватель самолета имеет 78 распылителей, сечение отверстий которых 5х5 мм. Для прекращения распыла жидкости на поворотах опрыскиватель оборудован отсечным устройством. При опрыскивании рекомендуется высота полета около 5 м.
При организации авиационного опрыскивания на обслуживании одного самолета, кроме летчика, занято два человека, которые готовят раствор, два шофера, подвозящие воду (на автожижеразбрасывателях АНЖ-2), и два сигнальщика. Работа сигнальщиков весьма ответственная: они должны предупреждать огрехи и двойное опрыскивание.
В семеноводческих ленточных посевах льна борьбу с сорняками механизируют с помощью пропашных культиваторов. Первую механическую прополку проводят на глубину 3—4 см, последующие —на 5—6 см. Прополка должна быть закончена до фазы быстрого роста (при высоте растений не более 20—25 см). Для прополки междурядий рабочие органы устанавливают группами — две односторонние бритвы и между ними стрельчатая лапа. Должно быть перекрытие следов от лапы бритв. Бритвы следует ставить так, чтобы образовать в междурядье защитные зоны от рядков растений. Ширина захвата полольного агрегата должна быть равна или меньше в целое число раз ширины захвата посевного агрегата. Первый проход агрегата должен совпадать с первым проходом сеялки. Все остальные проходы должны проводиться с той последовательностью, как это было при посеве.
На междурядной обработке ленточных посевов могут быть использованы культиваторы КОН-2,3, КУТС-4,2, КУТС-2,8, КРУ-5,4, КРН-2,8. Наибольшее применение нашел последний культиватор-растениепитатель.
Основные части его: рама (поперечный брус), секции рабочих органов, механизм ручного управления и подкормочное приспособление. При работе рама культиватора опирается на два колеса. Четырехзвенник, при помощи которого рабочие органы навешиваются на раму, обеспечивает постоянный угол вхождения полольных органов в почву, а также копирование рельефа каждой группой органов самостоятельно. При посеве по схеме 42,5X7,5 (наиболее распространенный двухстрочный посев) культиватором КРН-2,8 можно обработать за один проход четыре полных и два неполных междурядья.
Перед началом работы, кроме расстановки рабочих органов культиватора, необходимо также расставить на междурядья и колеса тракторов. Колеса трактора ДТ-20 могут быть расставлены на колею от 1100 до 1500 мм, у трактора МТЗ-2 на 1200—1800 мм.
Механизированная прополка должна отвечать следующим требованиям: полное подрезание сорняков в междурядьях, перекрытие следов рабочих органов на 3—4 см, отсутствие повреждений растений льна, ширина защитной зоны для культиватора КРН-2,8 — 7 см.
Хозяйство должно организовать прополку в рядках и уборку сорняков с поля в день машинной культивации.
