На тракторе установлен самосвальный металлический кузов грузоподъемностью 4 т. В нем можно перевозить людей, инвентарь и другие грузы, причем благодаря высокой проходимости и прочности трактору не страшно бездорожье, что особенно важно при борьбе с лесными пожарами.
Трактором ЛХТ-55 можно производить работы, связанные с трелевкой леса. Для этого достаточно снять кузов и поставить вместо него погрузочный щит. Лебедка упрочненной конструкции постоянно смонтирована на тракторе.
На тракторе установлена одноместная кабина, обеспечивающая трактористу хорошую обзорность и нормальные условия труда. Для запуска двигателя трактористу не надо выходить из кабины – эту операцию он выполняет при помощи электростартера и пускового двигателя, управление которыми расположено в кабине. Конструкция трактора разработана Онежским тракторным заводом совместно с ВНИИЛМ.
Лесохозяйственный узкогабаритный трактор Т-54Л разработан Кишиневским тракторосборочным заводом совместно с ВНИИЛМ на базе сельскохозяйственного трактора Т-54В. Он предназначен для трелевки древесины при рубках ухода, постепенных и выборочных рубках леса, а также для комплекса лесовосстановительных работ на очищенных нераскорчеванных вырубках: подготовки почвы, посева, посадки леса и ухода за культурами.
Основная особенность трактора – небольшие габаритные размеры по ширине (1250 мм), которые могут быть уменьшены до 1050 мм, что делает его маневренным и свободно проходящим между пнями и под пологом леса.
Трактор гусеничный, относится к классу тяги 2 т. Опыт показал, что при трелевке древесины трактором Т-54Л обеспечивается повышенное сохранение подроста. Хорошее качество получено на лесовосстановительных работах в равнинных условиях с дренированными почвами в агрегате с плугом ПКЛ-70, лесопосадочной машиной, культиватором.
Лесохозяйственный трактор Т-5Л создается Липецким тракторным заводом совместно с ВНИИЛМ на базе сельскохозяйственного колесного трактора Т-5 мощностью 50 л. с. Оригинальность конструкции этого трактора заключается в том, что у него все четыре колеса управляемые, ведущие и одинакового размера, причем передние колеса – постоянно ведущие, а задние автоматически включаются в начале пробуксовки передних.
Большая часть веса трактора в статическом положении приходится на переднюю ось, а в работе происходит более равномерное перераспределение веса на переднюю и заднюю оси. Широкопрофильные шины (ширина 400 мм) с пониженным давлением обеспечивают высокую проходимость трактора по заболоченным участкам и снежной целине. Реверсивная 1Ь-ско-ростная коробка передач позволяет получить скорости движения трактора от 0,4 до 40 км/ч.
Трактор Т-5Л оборудован лебедкой с трелевочным щитом, гидравлической навесной системой, независимым синхронным валом отбора мощности для привода машин с активными рабочими органами, бульдозерным отвалом. Трактор в течение всего года может быть использован на разных работах: на трелевке древесины, лесокультурных, противопожарных, транспортных и других работах.
РАСЧИСТКА ЛЕСНЫХ ПЛОЩАДЕЙ
На очищенных вырубках (при количестве пней до 600 шт. на 1 га) в настоящее время обеспечена комплексная механизация лесовосстановительных работ без предварительной расчистки Большинство же площадей представляют собой невозобновившиеся свежие вырубки с большим количеством пней или старые вырубки, заросшие мягколиственными породами в районах интенсивных лесозаготовок на вырубках часто остается большое количество валежа, порубочных остатков и неиспользованной древесины. При лесовосстановлении в таких условиях существующими машинами невозможно комплексно механизировать подготовку почвы, посев или посадку культур и уход за ними.
Наиболее рациональна полосная расчистка вырубок, заключающаяся в удалении пней, порубочных остатков и «валежа с полос шириной 2,5 – 3 м, которые чередуются с нерасчищенными полосами такой же ширины. При этом требуется корчевка сравнительно небольшого количества пней. Например, при 3-метровых полосах на вырубках с количеством пней до 1500 шт. на 1 га приходится корчевать всего лишь 15 – 25% пней, доводя степень расчистки, т. е. отношение суммы площадей расчищенных полос ко всей лесокультурной площади, до 50%.
На расчистке площадей в лесном хозяйстве широко распространены корчеватели Д-496. Д-513, которые навешиваются спереди трактора Т-100М. Эти машины корчуют пень за счет толкающего усилия трактора, которого недостаточно для корчевки крупных пней, поэтому пень обычно корчуют с нескольких заходов. Корчевальное усилие при этом воспринимается передними катками тележки гусеницы трактора, вызывая их быстрый износ.
Необходимо было искать более рациональную схему новой корчевальной машины для работы в тяжелых условиях. Такие машины (К-1А и К-2А) созданы ЛенНИИЛХ.
Корчевальная машина К-2А представляет собой агрегат, состоящий из трактора Т-ЮОМГС, заднего навесного корчевального устройства. Привод машины гидравлический, работа ее построена на принципе действия рычага первого рода. В процессе извлечения пня (валуна) рама корчевального устройства опирается на грунт и усилие сопротивления пня корчеванию передается в основном на раму, а не на трактор. В этом случае трактор изнашивается значительно меньше, чем при работе с корчевателем типа Д-496. Указанная особенность позволяет развивать усилие на рабочем органе машины до 57 т.
Корчеватель К-1А работает по такой же схеме, что и К-2А, но у него привод не гидравлический, а трособлочный с системой полиспастов.
В настоящее время ЛенНИИЛХ создает машину на базе трактора ТДТ-55 (ЛХТ-55), предназначаемую специально для полосной расчистки вырубок. Новая машина, кроме рабочих органов для корчевания пней, сгребания валежа и порубочных остатков, будет иметь специальные отвалы для раздвигания по сторонам всего того, что удаляется с полосы. Наличие отвалов у корчевального устройства позволит расчищать полосы без изменения направления движения агрегата, что значительно повысит производительность машины.
Расчистку площадей от кустарника и мелколесья производят в основном серийными кусторезами с пассивными рабочими органами: Д-174В на тракторе Т-100М, КБ-2 на тракторе ДТ-55А и др. Однако эти кусторезы, имея рабочий орган в виде клина с ножами, не обеспечивают удовлетворительного качества работы. Мелкий кустарник они заминают и приглаживают на расчищаемой полосе, срезанный материал отодвигается в стороны хаотически и его трудно убирать. В связи с этим в настоящее время разрабатываются кусторезы с активными рабочими органами. В частности, во ВНИИЛМ создаются кусторезы на переднюю навеску трактора ЛХТ-55 с рабочим органом типа цилиндрической фрезы (КФ-2,0) и с рабочим органом инерционно-рубящего типа.
Кусторез КФ-2,0 рассчитан для прокладки коридоров при реконструкции молодняков с последующей реализацией срезанной древесины. Инерционно-рубящий кусторез одновременно со срезкой поросли измельчает ее, оставляя на полосе. Этот кусторез найдет применение в тех районах, где затруднена реализация получаемого при срезке материала. Помимо указанных кусторезов с активными рабочими органами, отдельные предприятия своими силами создают подобные кусторезы. Это свидетельствует об актуальности создания кусторезов активного действия.
ОБРАБОТКА ПОЧВЫ
В цикле лесохозяйственного производства обработка почвы занимает первое место по трудоемкости- Уровень механизации на этом производственном процессе наиболее высок в лесном хозяйстве. В 1953 г. уровень механизации обработки почвы в целом по СССР составлял 23%, в 1957 г. – 34%, в 1961 г. – 60%, в 1965 г. – 82%, в 1970 г. он достигнет 92,5%.
В лесном хозяйстве в зависимости от лесорастительных условий и категорий лесокультурных площадей применяется сплошная или частичная обработка почвы. Сплошная обработка обычно производится при лесоразведении на площадях, лишенных пней, и редко – при лесовосстановительных работах с предварительной раскорчевкой пней; частичная – при лесовосстановительных работах на открытых площадях.
Сплошная обработка почвы обычно состоит из лущения, вспашки, весеннего боронования и укатки. Эти операции, проводимые в лесном хозяйстве, мало чем отличаются по технологии от сплошной обработки почвы при возделывании сельскохозяйственных культур. Поэтому для этих работ используются сельскохозяйственные машины и орудия, описание которых нами не приводится.
Частичная обработка почвы применяется на вырубках и под пологом леса, на гарях и рединах, при облесении склонов и песков.
На вырубках с дренированными почвами при количестве пней до 600 шт. на 1 га производится частичная подготовка почвы бороздами или разрыхленными полосами под посадку или посев культур без корчевки пней.
Для работы на нераскорчеванных вырубках наиболее удобны тракторы трелевочный ТДТ-40М и лесохозяйственный ЛХТ-55 класса 2 т. Они имеют эластичную подвеску ходовой части, большой дорожный просвет (540 мм), защищенное днище. Кабина, расположенная в передней части машины, обеспечивает трактористу хорошую обзорность пути движения.
Основным орудием для нераскорчеванных вырубок в настоящее время является комбинированный лесной плуг ПКЛ-70 конструкции ВНИИЛМ (Ф. М. Курушин).
Одновременно с плугом разработана навеска задняя НЗ-2А, позволяющая агрегатировать различные орудия с трелевочным трактором ТДТ-40М. Плуг ПКЛ-70 может выполнять: нарезку борозд двухотвальным корпусом под последующий посев или посадку сеянцев в дно борозды глубиной до 15 см; нарезку борозд тем же корпусом с одновременным рыхлением дна борозды рыхлительной лапой, посевом семян или посадкой сеянцев при помощи специальных приспособлений в дно борозды; прокладку противопожарных минерализованных полос; нарезку пластов толщиной 25 – 30 см одноотвальным корпусом под последующую посадку или посев в пласт на переувлажненных почвах.
Разрыхленные полосы можно создавать лесной фрезой ФЛН-0,8 (ВНИИЛМ), которая в агрегате с трактором класса 3 т достаточно и интенсивно рыхлит почву и перемешивает гумусовый горизонт с почвой на глубину 6 – 12 см. Рабочие органы – фрезы ножевидного типа, собранные в секции, приводятся во вращение от вала отбора мощности трактора карданной передачей. По фрезерованным полосам могут создаваться культуры посевом или посадкой.
В настоящее время во ВНИИЛМ ведутся работы по созданию фрезы ФШН-1 с рабочим органом в виде шнекового барабана, лопасти которого размещены на поверхности трубы по винтовой линии. В зависимости от расстановки лопастей на барабане фреза подготавливает почву всвал или вразвал. При работе всвал разрыхляемая почва собирается к центру полосы в виде микроповышения, а при работе вразвал почва раздвигается по краям, образуя микропонижение. Ширина захвата фрезы 1,1 м, глубина обработки до 25 см.
БелНИИЛХ разработал рыхлитель РЛН-50 для безотвального рыхления почвы комбинированным способом: лапа, установленная впереди на стойке, рыхлит почву на глубину до 50 см, а задние дисковые батареи минерализуют верхний слой шириной 1,5 м на глубину 6 – 10 см. Агрегатируется с трактором класса 3 т.
Для глубокого рыхления песчаных почв под посадку лесных культур УкрНИИЛХА создал рыхлитель навесной РН-60. Рыхлительная лапа производит глубокое рыхление почвы, а дисковые батареи, шарнирно закрепленные на раме рыхлителя, закрывают след, остающийся после прохода лапы, и уничтожают сорняки в пределах взрыхленной полосы шириной 1 м. Одновременно с рыхлением в почву вносится гексахлоран для защиты лесных культур от вредителей. Выпуск рыхлителя освоен Апшеронским заводом «Лесхозмаш» Министерства лесного хозяйства РСФСР.
На площадях с избыточным увлажнением культуры создают по микроповышениям, чаще всего по пластам, образованным плугами. С точки зрения возможности механизации последующих процессов наиболее перспективны двухотвальные плуги. Борозды в этом случае служат для стока воды-В таких условиях применяют плуг полосный ПЛП-135, сконструированный в Ветлужско-Унженском мехлесхозе Горьковской области в содружестве с коллективом ВНИИЛМ, а также навесные плуги-канавокопатели ПКНЛ-500 и ЛКН-600 (ЛенНИИЛХ). Плуг ПЛП-135, навешиваемый на универсальную толкающую раму спереди трактора Т-100М, готовит почву бороздами шириной 135 см с образованием и одновременной прикаткои гусеницами трактора двух пластов шириной по 70 – 80 см. В процессе работы плуг раздвигает валеж, порубочные остатки, преодолевает корни и небольшие пни, а также обеспечивает прокладку полос в молодняках высотой 4 – 6 м.
Плуг-канавокопатель ПКНЛ-500 предназначен для подготовки почвы под лесные культуры, прокладки осушительных канав глубиной до 50 см и заградительных противопожарных канав. В зависимости от назначения и условий применения, ПКНЛ-500 можно агрегатировать с тракторами типа ЛХТ-55, ТДТ-75, ДТ-55А и Т-ЮОМГС.
Плуг-канавокопатель ЛКН-600 предназначен для прокладки осушительных канав глубиной до 70 см, подготовки почвы под лесные культуры на осушенных болотах и прокладки противопожарных заградительных канав. Орудие агрегатируется с трактором Т-100МБГС.
ЛенНИИЛХ предложил способ реконструкции малоценных лиственных молодняков. Агротехника подготовки почвы под вводимые культуры здесь заключается в запашке молодняка прокладкой борозд глубиной 30 – 40 см и образовании по обеим сторонам борозды пластов шириной до 100 см каждый. Создается коридор шириной 3 м, посередине которого пролегает борозда, а по обе стороны ее расположены пласты грунта. Такие коридоры готовят лесным канавокопателем ЛКА-2М в агрегате с двумя тракторами Т-100М. Агрегатом можно прокладывать коридоры шириной 3 м (однопроходные), 6 м (двухпроходные), 9 м (трехпроходные) и т. д. Между коридорами оставляют кулисы естественного молодняка. Установлено, что агрегатом успешно прокладываются коридоры в молодняках высотой до 6 м любой полноты на вырубках свыше 8-летней давности.
Водоотводящие канавы с целью осушения площади можно прокладывать плугами-канавокопателями ЛКА-2; ЛКА-2М; ЛКА-2Г; ЛКН-600 и канавокопателем КЛК-1000 конструкции ЛенНИИЛХ. Канавокопатель КЛК-1000 предназначен для устройства осушительных канав как на лесных, так и па безлесных площадях со значительной заболоченностью. Он агрегатируется с трактором Т-100МБ, оборудованным тяговой лебедкой и свайным заякоривающим устройством, в рабочем положении перемещается при помощи тягового каната лебедки. Канавокопателем можно прокладывать канавы глубиной до 1 м, шириной по дну 0,3 м с заложением откосов 1:1. Ширина берм получается до 0,5 м. Обслуживающий персонал – тракторист и прицепщик.
Следует отметить, что механизация последующих технологических операций при создании культур по плужным пластам затруднительна. В настоящее время производство не имеет пока надежно работающих машин для посадки и посева по пластам, а механический уход за культурами в этих условиях, очевидно, вообще неразрешим. Это обстоятельство выдвигает задачу изыскания новых путей подготовки почвы микроповышениями, которые бы позволяли осуществить механизацию последующих операций при создании культур. Работы в этом направлении начаты во ВНИИЛМ, которым разработаны дисковый лесной плуг ПЛД-1,2 и свальный плуг СПН-140.
Дисковый плуг ПЛД-1,2 предназначен для полосной подготовки как дренированных, так и временно переувлажненных почв. Плуг состоит из двух секций. При работе на дренированных почвах смонтированные на передней раме плуга двусторонний дерносним и два диска снимают и отбрасывают в стороны верхний, задернелый слой почвы шириной 1,2 ж и толщиной 5 – 8 см, середина полосы рыхлится лапой на глубину до 25 см. В последующем по этой полосе производится посев семян или посадка сеянцев.
На площадях с временным переувлажнением к передней раме присоединяют дисковые батареи, которые, работая всвал, образуют гряду посередине полосы и дренирующие борозды по ее краям. В этом случае посев или посадку производят в гряду. Плуг ПЛД-1,2 находится в стадии государственных испытаний.
Свальный плуг навесной СПН-140 состоит из рамы, на которой установлены два корпуса – левооборачивающий и право-оборачивающий. Во избежание забивания плуга отваливаемыми пластами корпусы сдвинуты относительно друг друга в продольном направлении. При движении плуга по частично раскорчеванным полосам на увлажненных вырубках корпусы подрезают и отваливают пласты в центр полосы, образуя микроповышение шириной 70 – 80 см и две дренирующие борозды по краям глубиной 18 см. Последующая посадка сеянцев или посев лесных семян производится в микроповышение. Плуг агрегатируется с тракторами ТДТ-40М и ЛХТ-55.
Для минерализации полос на вырубках и под пологом леса с целью содействия естественному возобновлению леса серийно выпускаются орудия: рыхлитель лесной дисковый РЛД-2, дисковыйкультиватор ДЛКН-6/8 (ВНИИЛМ); рыхлитель РЛ-1,8 (ДальНИИЛХ); покровосдиратель ПЛ-1,2 (КБ Кировского завода почвообрабатывающих машин); якорный покровосдиратель ЯП (ЛенНИИЛХ).
Рыхлитель РЛД-2 предназначен для рыхления почвы на свежих, нераскорчеванных вырубках. Агрегатируется с трактором ТДТ-40М. Рабочими органами служат две батареи, составленные из сферических дисков, установленных под углом атаки 20 – 45°. Дисковые батареи размещаются на раме таким образом, что они перемещаются по следам гусениц трактора. Такое расположение исключает частые встречи дисков с пнями, так как тракторист старается объезжать пни или пропускать их под трактор. Даже при встрече с пнем диски либо отклонятся от него в сторону, так как батареи подпружинены, либо перейдут через него, имея впереди защитные плиты. Глубина обработки почвы 10 – 15 см. В необходимых случаях на каждую батарею могут устанавливаться высевающие приспособления для подсева семян хвойных пород.
Дисковый лесной культиватор ДЛКН-6/8 применяется для рыхления почвы под пологом леса, на прогалинах и гарях. В этом случае на культиватор устанавливают шесть дисков, чтобы ширина культиватора в целях лучшей проходимости не выходила за габарит трактора. Кроме того, он может применяться и для ухода за культурами, тогда на культиватор устанавливают восемь дисков. Агрегатируется с трактором ДТ-20. Рыхлитель лесной РЛ-1,8, прицепное орудие, агрегатируемое с тракторами ТДТ-40М или Т-100М (в тяжелых условиях). Его рабочие органы (зубья) закреплены на валу, который опирается на два колеса. В работе колеса застопорены и играют роль ограничительных полозьев, а зубья рыхлят полосу шириной 1,8 ж на глубину до 15 см. При встрече с непреодолимым препятствием стопорный механизм автоматически расстопори-вает колеса и они начинают вращаться. Вместе с колесами на 180° поворачивается и ось с зубьями. Поворот происходит до тех пор, пока второй ряд зубьев не займет нижнее рабочее положение и колеса снова не застопорятся. Таким образом, при встрече с препятствиями зубья как бы перешагивают через них.
Такой же принцип работы имеет навесной покровосдиратель ПЛ-1,2 с шириной захвата 1,2 м.
Якорный покровосдиратель ЯП состоит из двух орудий типа якорей, соединенных между собой цепью, сеялки и боронки. Работает в агрегате с трактором ТДТ-40М, к которому он также присоединяется цепью. При движении зубья сдирают растительный и мертвый покров до поверхности гумусового горизонта. Если к последней секции присоединить сеялку с боронкой, то одновременно будет производиться высев и заделка хвойных семян.
На вырубках, где имеется возобновление главных пород, но его недостаточно для формирования полноценного насаждения, обработка почвы производится площадками. Для этих целей служат: плуг-рыхлитель ПР-21 (Латвийский институт лесо-хозяйственных проблем); лесная механическая лопата ЛЛ-1,2 (ДальНИИЛХ); передвижной мотоагрегат ПМА-2 (ВНИИЛМ).
Плуг-рыхлитель ПР-21 состоит из продольных толкающих тяг, к которым крепится отвал с боковыми подрезными ножами и рыхлительными зубьями. При движении агрегата тракторист при помощи гидравлики периодически заглубляет и выглубляет плуг. При заглублении зубьев пласт шириной 50 см подрезается с боковых сторон и опрокидывается вперед при выглублении плуга. Длина площадки 60 – 70 см, глубина рыхления около 25 см. В зависимости от степени увлажнения почвы посев или посадка культур может производиться в опрокинутый пласт или разрыхленную площадку. Навешивается плуг на тракторы ДТ-20, Т-40, «Беларусь».
Лесная механическая лопата ЛЛ-1,2 предназначена для подготовки площадок на вырубках с переувлажненными мелкими каменистыми почвами. Это орудие прицепное на двухколесном ходу агрегатируется с любым трактором мощностью не менее 40 л. с. Размеры площадки: ширина 1,2 м, длина 1,4 м, высота 28 см.
Передвижной мотоагрегат ПМА-2 представляет собой тележку на двух мотоциклетных колесах, на которой установлен двигатель от бензиномоторной пилы «Дружба». На нем могут монтироваться пять сменных рабочих органов: комбинированный рыхлитель для подготовки площадок диаметром 0,5 м с рыхлением на глубину 4 – 6 см; бурав для копки посадочных мест диаметром 18 и 23 см на глубину до 40 см; полольник фрезерного типа шириной захвата 40 см для прополки и рыхления почвы в защитной зоне посадок на глубину до 10 см; косилка для скашивания сорной растительности и древесной поросли диаметром до 15 мм около культур; пильный диск для срезания кустарников и деревьев диаметром до \Б см при проведении рубок ухода в рядовых культурах.
Подготовка почвы на склонах крутизной 8 – 9° не вызывает особых затруднений и мало чем отличается от обычных условий. На склонах крутизной от 10 до 20° производят полосную подготовку. Для этих условий необходим прежде всего специальный крутосклонный трактор, так как обычные тракторы не рассчитаны для работы в таких условиях.
В 50-х годах Волгоградский тракторный завод создал крутосклонный трактор ДТ-57 на базе трактора ДТ-54. В связи с тем, что базовая модель (ДТ-54) намечена к снятию с производства, трактор ДТ-57 не был поставлен на серийный выпуск. В тот период к трактору ДТ-57 был разработан ряд специальных орудий: плуг-рыхлитель, лесопосадочная машина, культиватор. Из-за отсутствия трактора эти орудия также не внедрялись в производство. Сейчас завод разработал новую модификацию гусеничного крутосклонного трактора ДТ-75Т, который находится в стадии государственных испытаний. Разработка специальных машин и орудий к этому трактору является одной из важнейших задач.
На склонах крутизной более 20° нарезают террасы: на Северном Кавказе и Крыму шириной 3,5 – 4 м, в Средней Азии 2,2 – 2,5 м, затем рыхлят полотно террас на глубину до 45 см с последующей обработкой террас. Для выполнения этих операций ВНИИЛМ создал: террасер Т-4М; рыхлитель террас РТ-3; роторный культиватор; в СредазНИИЛХ создан террасеррыхлитель ТР-2.
Рабочим органом террасера Т-4М служит отвал бульдозерного типа, шириной захвата 2,46 м, установленный под углом 51° к направлению движения в горизонтальной плоскости. В вертикальной плоскости отвал может устанавливаться под углом до 10°. Исходя из условий работы в горах, отвал можно установить в правоотваливающем и левоотваливающем положениях. Навешивается террасер на универсальную раму спереди трактора Т-100М.
В процессе работы террасер совершает возвратно-поступательные движения. Во время движения вперед отвал срезает грунт с нагорной части и смещает его под гусеницу в сторону уклона. При движении назад в работу включаются зубья, расположенные с тыльной стороны отвала, которые рыхлят полотно террасы и облегчают работу отвала при последующем ходе вперед.
Террасер-рыхлитель ТР-2 также имеет отвал бульдозерного типа шириной захвата 2,2 м, навешиваемый спереди трактора ДТ-54А. На раме имеются кронштейны для крепления девяти рыхлительных лап и механизма поворота отвала.
Рыхлитель террас РТ-3 служит для рыхления террас и тяжелых почв полосами на пологих склонах. Он навешивается на раму трактора Т-100М вместо террасера. Рабочими органами служат пять мощных зубьев, шарнирно закрепленных на раме: три средних зуба работают только при движении вперед, два крайних – при движении трактора назад. Такое чередование предотвращает перегрузку трактора. Ширина захвата рыхлителя 2,3 м, глубина рыхления до 40 см.
Роторный культиватор предназначен для рыхления полотна террас перед посадкой и междурядий при уходе за культурами. Рабочим органом является ротор, состоящий из системы конусных муфт с закрепленными на них зубьями в виде долот. Привод ротора осуществляется от вала отбора мощности трактора через карданную передачу. Агрсгатируется с тракторами «Беларусь» и узкогабаритным Т-50В.
ПОСЕВ И ПОСАДКА ЛЕСА
Уровень механизации посева и посадки леса значительно отстает от уровня механизации подготовки почвы под лесные культуры и составлял: в 1959 г. 10%, в 1962 г. 25%, в 1965 г. 30%, в 1970 г. его намечается довести до 64%.
Посев леса производится в основном одновременно с подготовкой почвы при помощи высевающих приспособлений и почвообрабатывающих машин, описанных ранее. Однако в ряде случаев применяются специальные сеялки.
Для рядового и строчно-луночного посева семян древесных и кустарниковых пород, главным образом при создании защитных лесных насаждений, выпускается сеялка строчно-луночная навесная ССЛН-1 (завод «Красная звезда»). Одна сеялка агре-гатируется с трактором ДТ-20. При наличии полунавесной сцепки СН-35А можно навесить три сеялки на тракторы «Беларусь», Т-38М. Сеялка имеет два типа высевающих аппаратов и ей можно высевать мелкие и крупные семена.
Московский лесотехнический институт (МЛТИ) разработал сеялку для строчно-луночного посева желудей при защитном лесоразведении и создании дубрав. В одну лунку высевается от 3 до 19 желудей, расстояние между лунками в ряду 0,5 м. Агрегатируется с теми же тракторами, что и ССЛН-1.
Для рядового посева желудей на вырубках по плужным бороздам, предварительно подготовленным двухотвальными плугами (ПКЛ-70, ПЛП-135), по разрыхленным полосам (фрезами и другими рыхлителями), а также без подготовки почвы на незадернелых вырубках ВНИНЛМ создал навесную желудевую сеялку СЖН-1. В случае необходимости она при помощи специального кронштейна навешивается непосредственно на плуг ПКЛ-70. Такая возможность позволяет производить посев по бороздам одновременно с их нарезкой, т. е. в агротехнические сроки совместить две операции в одном агрегате – подготовку почвы и посев желудей. Навешивается сеялка на тракторы ТДТ-40М, ДТ-54А, «Беларусь», Т-40, Т-38М, Т-54Л и Т-28. Выпуск сеялок осваивает Кировский завод почвообрабатывающих машин.
Для посева семян хвойных пород на лесокультурных площадях ЛенНИИЛХ разработал: покровосдиратель-сеялку ПСТ-2А; конную сеялку СЛК-2А; сеялку для пластов СЛП-2А.
Покровосдиратель-сеялка ПСТ-2А предназначен для подготовки песчаных и супесчаных почв с одновременным посевом семян хвойных пород- Он состоит из двух секций, в каждой секции по одному сферическому диску-бороздоделателю и одному высевающему аппарату. Диски, устанавливаемые под углами атаки от 25 до 45°, образуют борозды глубиной 4 – 15 см. Семена высеваются в борозды строчно-луночным способом, заделываются боронкой. Навешивается на трактор ТДТ-40М.
Конная сеялка СЛК-2А производит подготовку легких песчаных и супесчаных незадернелых почв с одновременным посевом на вырубках, свежих гарях, под пологом леса, очищенных от порубочных остатков и валежа. Сеялка однорядная, одноконная.
Сеялка СЛП-2А (после доработки конструкции КБ Кировского завода почвообрабатывающих машин присвоило ей марку СЛП-1,3) двухрядная, состоит из устройства для навески на трактор и двух посевных секций – правой и левой. Посевной агрегат обеспечивает выполнение двух операций: уплотнение (прикатку) пластов гусеницами трактора и посев (семян по прикатанным пластам.
В условиях, непригодных для механизированного посева (у пней, на площадках, для дополнения культур), хвойные семена высевают ручной сеялкой СЛР-1 (ВНИИЛМ). Эта сеялка имеет вид трости и состоит из трубчатого дюралюминиевого семяпровода, в верхней части которого смонтирован семенной бункер с высевающим аппаратом. На нижнем конце семяпровода укреплен сошник с рассеивателем семян.
Посадка леса в общем комплексе работ по искусственному лесовосстановлению и лесоразведению занимает большое место, чем посев. Посадку производят в различных условиях: на открытых площадях, на вырубках с дренированными и переувлажненными почвами, на склонах. В одних случаях высаживают стандартный посадочный материал, в других – крупномерный. Все это определяет конструктивные особенности лесопосадочных машин, хотя технологический процесс всех их аналогичен: сошники подготавливают посадочную щель, в которую переносятся посадочными аппаратами (или подаются вручную) сеянцы и заделываются почвой при помощи уплотняющих катков.
Для посадки на открытых площадях получили распространение машины СЛН-1 и СЛН-2, разработанные заводом «Красный Аксай», выпущена партия машин СЛНЧ-1, созданных на базе прицепной сажалки СЛЧ-1 (М. И. Чашкина), начат выпуск партиями сажалки СЛНШ-1 (А. П. Шадрина, ВНИАЛМИ).
Отличительной особенностью сажалки СЛНШ-1 является шарнирная трехсекционная рама. На передней секции рамы с устройством для навески на трактор крепятся сошник и опорные колеса; на средней секции – зажимные диски, сиденья и подножки для сажальщиков; на задней секции установлены конические уплотняющие катки и ящики для посадочного материала. Шарнирное соединение этих секций обеспечивает хорошее копирование рельефа рабочими органами. Навешивается на тракторы Т-28, Т-40, «Беларусь».
Для посадки на вырубках по дну плужных борозд, по разрыхленным полосам и без обработки почвы (при отсутствии задернения) в 1963 – 1964 гг. выпускалась серийно машина СБН-1 (ВНИИЛМ), а с 1964 г. выпускается ЛМД-1 (БелНИИЛХ). Опыт эксплуатации этих машин показал, что ЛМД-1 удовлетворительно работает только на легких песчаных и супесчаных почвах при посадке 1 – 2-летних сеянцев хвойных пород. На тяжелых же почвах лучше работает СБН-1, причем ею можно высаживать более крупный посадочный материал (2 – 3-летние сеянцы и 4-летние саженцы). В дальнейшем необходимо модернизировать сажалку СБН-1 в отношении улучшения отдельных ее узлов (привод посадочного аппарата, ограждение, установить приемный столик и др.), после чего продолжить серийный выпуск.
В настоящее время ведутся работы по автоматизации процесса посадки растений лесопосадочными машинами. Автомат к лесопосадочной машине СБН-1 устанавливается за посадочным аппаратом. Он состоит из кассет в виде планок с гнездами, в которые на специальном станке закладываются сеянцы. При движении машины нижняя кассета специальным механизмом периодически протаскивается на величину расстояния между сеянцами в кассете. За счет этого гнездо с сеянцем, выходя из-под верхних кассет, открывается и сеянец забирается захватом посадочного аппарата. Передача осуществляется согласованно с вращением посадочного аппарата – при подходе каждого захвата кассета передвигается на один сеянец. По окончании сеянцев кассета специальным механизмом передвигается в другое отделение корпуса автомата, а на ее место опускается следующая кассета с сеянцами. Корпус автомата закрывается кожухом, в котором создается увлажненная среда.
Аналогичный принцип предварительной зарядки сеянцев в кассеты использован и в автомате лесопосадочной машины ЛМД-1.
В настоящее время ВНИИЛМ работает над созданием бескассетного автомата, который выделяет сеянцы из общего пучка и подает их в захваты посадочного аппарата. Такой автомат имеет преимущества перед кассетным типом, так как он не требует затрат труда на предварительную зарядку сеянцев в кассеты.
В перспективе в лесное хозяйство будут внедряться лесопосадочные машины СКЛ-1 для посадки 4 – 6-летних саженцев на вырубках без подготовки почвы (или по расчищенным полосам при наличии большого количества валежа и пней), а также машины для посадки 3-летних сеянцев и 4 – 5-летних саженцев по заранее подготовленным микроповышениям в виде гряд или с одновременным их образованием. Над этими машинами ведутся работы во ВНИИЛМ.
Сажалка крупномера СКЛ-1 снабжена сошником особой конструкции, который обеспечивает раскрытие посадочной щели без уплотнения боковых стенок. В зоне размещения корневой системы саженцев рыхлится полоса шириной 50 – 55 см на глубину 30 см. Машина перерезает корни толщиной до 10 – 12 см-Заделка и уплотнение корневой системы производятся опорными колесами с конической формой обода и подпружиненными катками. Образцы машины для государственных испытаний готовит Кировский завод почвообрабатывающих машин.
Машина для посадки по микроповышениям имеет специальные рабочие органы, позволяющие сохранить при посадке существующую гряду или образовать ее в процессе посадки.
Механизация посадки сеянцев по пластам на вырубках чрезвычайно затрудняется большой засоренностью почвы древесными корнями и порубочными остатками. При механизированной посадке на пластах особенно осложняется устройство посадочной щели и заделка корневой системы высаживаемых сеянцев. При широко распространенной в лесном хозяйстве вертикальной посадке стандартных сеянцев необходимо посадочную щель прокладывать глубиной 25 – 30 см. На пластах трудно проложить непрерывную посадочную щель требуемой глубины. Кроме того, если и удается проложить щель нужной глубины, то на тяжелых суглинистых и глинистых сырых несыпучих почвах затруднена хорошая заделка корней высаживаемых сеянцев. Указанные трудности вынуждают в определенных лесораститель-ных условиях отказаться от вертикальной посадки, предпочитая ей наклонную.
Для наклонной посадки на укатанных гусеницами трактора пластах образуются дисковыми сферическими сошниками посадочные борозды с наклонной стенкой. Ширина борозды поверху достигает 10 – 12 см. Корни сеянцев размещаются на наклонной стенке и дне посадочной борозды. Приподнятый пласт под действием собственного веса опускается в борозду и закрывает корни сеянцев. После этого пласт катком прижимается к стенке и дну борозды.
Для наклонной посадки сеянцев по пластам разработана специальная сажалка СЛА-2М с механической подачей сеянцев, (ЛенНИИЛХ), а для вертикальной – сажалка СЛП-2 (Кировский завод почвообрабатывающих машин). При вертикальной посадке щель готовится дисковыми сошниками, внутри которых смонтирован посадочный аппарат. Сажалки агрегатируются с тракторами типа ЛХТ-55 или Т-ЮОМГС.
ДальНИИЛХ и Сибирский научно-исследовательский институт лесной промышленности (СибНИИЛП) разработали лесопосадочные машины с автоматической подачей сеянцев для посадки в площадки с одновременной их подготовкой.
Для посадки сеянцев на слабокаменистых террасах служит сажалка СЛТ-2 (ВНИИЛМ), выпускаемая с 1964 г. партиями Апшеронским заводом «Лесхозмаш». Сажалка производит подготовку посадочной щели сошником с рыхлителями, посадку сеянцев посадочным аппаратом и заделку корневых систем уплотняющими катками. Можно производить посадку одного или двух рядов. Агрегатируется с тракторами ДТ-54А и ДТ-75.
Для посадки на каменистых почвах ВНИИЛМ разработал машину для подготовки посадочных ям, монтируемую на самиходное шасси Т-16 и кольцевой мотобур. Рабочей частью машины на Т-16 является шагающая роторная головка с приводом от вала отбора мощности. Машина готовит посадочные ямки без остановки трактора. Глубина ямок до 30 см, ширина до 15 см, длина около 30 см.
Кольцевой бур рекомендуется для подготовки посадочных мест на каменистых грунтах в недоступных для трактора местах – на коротких террасах, межтеррасных полосах, при дополнении культур. Центральная штанга, имеющаяся у обычных буров, у кольцевого отсутствует. На ее месте имеется полость, охватываемая шнековыми лентами. Привод от двигателя бензиномоторной пилы «Дружба».
Сажалку крупномерного материала СЛПК-1 используют для посадки саженцев с высотой надземной части до 3,5 м по предварительно подготовленной почве на глубину до 50 см при закладке полезащитных и придорожных полос, насаждений вокруг городов и сел, вторых и третьих школ питомников. Подача саженцев в подготавливаемую сошником борозду производится двумя сажальщиками вручную. Машина прицепная, работает с тракторами класса 3 т. Выпускает сажалку Софринский экспериментально-механический завод МЛХ РСФСР.
УХОД ЗА КУЛЬТУРАМИ И ХИМИЧЕСКАЯ ЗАЩИТА РАСТЕНИЙ
По данным ВНИИЛМ, в среднем на уход за каждым гектаром лесных культур затрачивается при немеханизированном способе 2,8, а при механизированном всего только 0,24 чел.-дня. Уровень механизации на уходе за лесными культурами составлял (в %): в 1953 г. 10, в 1959 г. 27,6, в 1962 г. 39, в 1965 г. 44; в 1970 г. этот уровень предполагается довести до 69.
Уход за культурами на открытых площадях не вызывает особых затруднений и может производиться культиваторами сельскохозяйственного типа: КРН-2,8А и КРСШ-2,8А и др.
Для ухода за культурами, созданными на вырубках посевом или посадкой по плужным бороздам и полосам, подготовленным различными орудиями, во ВНИИЛМ создан специальный культиватор лесной бороздной КЛБ-1,7. Культиватор является навесным дисковым орудием с симметричным (относительно линии тяги трактора) расположением рабочих органов. Агрегатируется культиватор на нераскорчеванных вырубках с тракторами ТДТ-40М, в других условиях может работать с тракторами Т-38М, Т-40, «Беларусь».
В культиваторе предусмотрена возможность установки дисковых батарей с наклоном в сторону борозды (к рядку растений) на угол до 30°. При таком положении внутренние диски обрабатывают почву около рядка в борозде, а наружные рыхлят почву и уничтожают сорняки на пластах. Глубина рыхления до 10 см. Эластичная подвеска дисковых батарей на пружинах позволяет каждой секции независимо друг от друга преодолевать встречающиеся на пути препятствия (пни, валеж).
При работе с ТДТ-40М на навеску НЗ-2А обязательно нужно устанавливать амортизационное устройство, поставляемое заводом в комплекте с культиватором. Это устройство ограничивает самопроизвольное отклонение навески, а вместе с ней и культиватора, от продольной оси трактора, т. е. удерживает культиватор строго над рядом культур. Культиватор выпускается серийно Кировским заводом почвообрабатывающих машин.
Уход за однорядными культурами на раскорчеванных полосах можно проводить дисковым лесным культиватором навесным ДЛКН-6/8.
Приведенные выше культиваторы позволяют механизировать обработку междурядий. Уход же в рядах решается очень трудно и в большинстве случаев выполняется вручную. Значительная работа по созданию механизмов для ухода в рядах культур (на открытых площадях) проводится во ВНИАЛМИ, где разработаны ротационный культиватор КРЛ-1 и приспособление КРШ-1.
Культиватор КРЛ-1 имеет два типа сменных рабочих органов: два окучника и две 12-лопастных крыльчатки. При первом уходе окучниками заваливают сорняки, появившиеся в защитной зоне ряда культур. С появлением сорняков на валике почвы его разрушают лопастными крыльчатками. Высота культур при этом должна быть от 15 до 100 см. Навешивается культиватор на трактор «Беларусь».
Культиватор-рыхлитель КРШ-1 – дополнительное приспособление к лесным культиваторам для междурядной обработки (ДЛКН-6/8, КРН-2.8А и др). Рабочими органами являются пружинные зубья шириной захвата 1 м и конические игольчатые рыхлители, которые, перемещаясь по ряду культур, рыхлят почву на глубину 6 – 8 см. Культиватор рассчитан для обработки культур в течение первого и второго года после посадки, когда высота растений не превышает 80 см. Приспособление выпускает Софринский экспериментально-механический завод. Особую трудность представляет механизация ухода за культурами на пластах, так как место для прохода тракторного агрегата занято культурами. В этом случае применяют обработку химикатами.
Для борьбы с сорной древесно-кустарниковой растительностью и защиты леса от вредителей и болезней путем применения химикатов в виде мелкокапельного опрыскивания и аэрозолей ЛенНИИЛХ создал аппараты: ОМР-1, РАА-1 и АПГ-1, тракторный опрыскиватель ОТ-2; ВНИИЛМ – лесной аэрозольный генератор-опрыскиватель ЛАГО.
Основными узлами ранцевого опрыскивателя ОМР-1 являются двигатель от бензиномоторной пилы «Дружба», вентилятор высокого давления, рама, бак для рабочего раствора и распыливающее устройство.
Ручной аэрозольный аппарат РАА-1 представляет собой генератор аэрозоля, источником энергии в котором служит двигатель реактивно-пульсирующего типа. Основными частями генератора являются: камера сгорания с резонансной трубой, устройство для приготовления рабочей смеси, баки под бензин и рабочий раствор, насадка, насос пусковой, система зажигания. Работа аппарата основана на термохимическом принципе действия.
Аэрозольный генератор АПГ-1 по схеме и принципу действия идентичен аэрозольному аппарату РАА-1. В процессе работы генератор можно перемещать на любом транспортном средстве, имеющем площадку для его установки.
Для борьбы химическими средствами (арборицидами) с нежелательной древесной и кустарниковой растительностью служит тракторный опрыскиватель ОТ-2 на базе трелевочного трактора ТДТ-40М. Работа опрыскивателя заключается в том, что рабочий раствор всасывается насосом из баков и под давлением 25 – 30 атм подается к распиливающим наконечникам рабочего органа. Посредством рабочего органа раствор химиката в мелкораспыленном виде направляется на кроны обрабатываемой растительности в любом направлении. Конструкция рабочего органа имеет ручное и механическое управление. Опрыскивателем можно обрабатывать растительность различной высоты и любого расположения на местности: сплошные массивы, куртинные и в виде полос. Для обработки отдельных деревьев и древесины, зараженной вредителями леса, опрыскиватель снабжен дальнобойным брандспойтом.
Лесной аэрозольный генератор-опрыскиватель ЛАГО предназначен для химической борьбы с нежелательной древесной, кустарниковой и травянистой растительностью, а также для борьбы с вредителями и болезнями леса. Он снабжен двигателем УД-2, на валу которого закреплено колесо центробежного вентилятора. Нагнетаемый вентилятором воздух подается в аэрозольную трубу, бензобак для питания двигателя и бочку с рабочим раствором. За счет этого бензин к горелке и рабочая жидкость к распылителю подаются под давлением 0,1 ати. Перевозить генератор можно на любом транспортном средстве, имеющем кузов или платформу.
По сравнению с другими генераторами ЛАГО дает аэрозольный туман с каплями большого диаметра, за счет чего туман лучше оседает на обрабатываемые объекты. Ширина волны при этом составляет 50 – 100 м. Заменив аэрозольную трубу поворотным коленом со шлангом, краном и распылителем, ЛАГО используют как опрыскиватель. В этом случае ширина захвата составляет 6 – 15 м. Выпуск генератора начат в 1965 г. на Апше-ронском заводе «Лесхозмаш» МЛХ РСФСР.
СБОР И ОБРАБОТКА ЛЕСНЫХ СЕМЯН
Сбор лесных семян со стоящих деревьев – одна из наиболее трудоемких работ в лесном хозяйстве. Механизаторы и рационализаторы делали многочисленные предложения, чтобы облегчить труд сборщиков лесных семян. Некоторые из этих предложений (например, А. Д. Мукоеда, Н. Г. Дерия, И. М. Зимы, М. М. Невзорова и др.) были осуществлены на практике.
Заманчивой казалась идея сбора семян со специальных выдвижных подъемников, смонтированных на тракторах, автомобилях. По предложению Н. Г. Сумарокова в 1951 г. был изготовлен телескопический подъемник на трактор КТ-12, а в 1953 г. в ГДР для Советского Союза был изготовлен самоходный семеносборочный агрегат, способный поднимать сборщика на высоту до 15 м. Испытания этих машин, проведенные Пушкинской МИС и ВНИИЛМ, показали, что подъемные агрегаты такого устройства не могут найти широкого применения. Во-первых, при работе под пологом естественного леса они имеют плохую маневренность; во-вторых, для обслуживания установок требуется дополнительный персонал (шофер, тракторист), который непосредственно не занимается сбором семян. Это снижает производительность в переводе на одного рабочего. Стоимость семян при сборе их самоходным агрегатом примерно в 4 раза выше по сравнению с ручным сбором.
Простейшими приспособлениями для влезания на деревья по стволам с целью сбора семян и заготовки черенков являются лазы конструкции ВНИИЛМ и древолазные чокеры ЛенНИИЛХ. Влезание на дерево при их помощи осуществляется поочередным подъемом подножек на 40 – 50 см. Подножка на стволе удерживается крепежными ремнями или тросом. При помощи этих устройств можно подниматься на деревья диаметром 20 – 50 см. Скорость подъема и спуска 3 – 4 м/мин.
Приведенные способы сбора лесных семян не решают вопросов механизации этого чрезвычайно важного, но отсталого участка лесного хозяйства. Технический прогресс в области сбора лесных семян с растущих деревьев должен осуществляться по линии организации лесосеменных хозяйств, предусматривающих эффективное использование семеносборочных машин. В таких хозяйствах уже сейчас могут быть использованы гидроподъемники АПГ-12 и МШТС-1М, предназначенные для производства различных ремонтных и строительно-монтажных работ на высоте 12 – 17 м. Кроме того, следует продолжать работу по созданию специальных лифтов для подъема сборщиков на высоту до 30 м. Такой подъемник особенно нужен для сбора шишек лиственницы. Для сбора шишек со сваленных деревьев необходимо создавать передвижные агрегаты, способные очесывать хвою и отделять шишки от веток.
Семена из шишек извлекаются в основном путем сушки их в огнедействующих передвижных шишкосушильных установках и стационарной сушилке В. Г. Каппера.
В последнее время в лесном хозяйстве используется сушилка Гатчинского лесхоза конструкции лесничего С. П. Черняева, являющаяся измененной конструкцией сушилки В. А. Григоренко. Простая и довольно производительная сушилка построена в Медянском лесничестве Кировской области. Известного технического прогресса достигли рационализаторы Больше-Царевщинского лесничества Куйбышевской области, реконструировавшие семеносушилку системы В. Г. Каппера.
В 1962 г. СКВ ВНИИЛМ на основе предложения Б. И. Гри-гораша разработало конструкцию электрифицированной сушилки. В этой сушилке автоматизированы регулировка температурного режима сушки и вращения барабанов. Печь ее вынесена за пределы общего корпуса. Горячий воздух подается в сушильные камеры принудительно вентилятором. Продолжительность цикла сушки 7 – 8 ч. Суточная производительность 12 кг чистых семян.
Особый интерес представляет вакуумная шишкосушилка Б. П. Богданова, сушка в которой производится при давлении в камере значительно ниже атмосферного – около 120 мм ртутного столба. При таком давлении температура воздуха в камере может достигать 150° С, не оказывая отрицательного влияния на качество семян. Скорость раскрытия шишек при этом возрастает в 15 – 20 раз.
Для обескрыливания и очистки семян созданы обескрыливатели-веялки: ОВС-2 (П. А. Суровцева), конструкции Ф. И. Сер-гиенко, ОВЛС-2, МОС-1 (ЛенНИИЛХ) и др.
Новая машина МОС-1 служит для очистки и сортировки семян, хвойных пород по размерам. Технологический процесс машины построен на использовании щеточного механизма для обескрыливания семян, вертикального воздушного потока для очистки полнозернистых семян от пустых, недоразвитых и легковесных примесей, а также цилиндрических решет для сортирования полнозернистых семян на мелкие и крупные.
ВЫРАЩИВАНИЕ ПОСАДОЧНОГО МАТЕРИАЛА
Многие виды работ в лесопитомниках мало отличаются от работ в сельскохозяйственном производстве. В связи с этим подготовка почвы, внесение удобрени-й, уход, полив и химическая обработка выполняются сельскохозяйственными машинами. Для механизации специфических работ созданы специальные машины и орудия.
Для вспашки подзолистых почв создан по предложению директора Ивантеевского лесопитомника ВНИИЛМ В. С. Бочарова и А. В. Малашко комбинированный навесной плуг ПКН-1,4. На раме этого плуга установлены: ящик для высева минеральных удобрений, пять предплужников в передней части и рыхлительная скоба сзади. Плуг производит двухъярусную обработку почвы: предплужниками с оборотом пласта на глубину 10 – Нем и скобой без оборота пласта на глубину до 35 см. Агрегатируется с трактором класса 3 т.
Для посева семян служат специальные сеялки: конная СЛ-4А, тракторные СПН-4 (завода «Красная звезда»), CKXI-6 (В. С. Сосницкого), СЛШ-4М (ВНИИЛМ). Четырехрядные сеялки СЛ-4А и СПН-4 применяются главным образом на посеве семян лиственных пород в питомниках лесостепной и степной зон. Сеялка CKXI-6 рассчитана для шестистрочного посева семян хвойных пород на глубину до 2 еж с одновременным мульчированием посевов. Посевные бороздки в почве образуются путем выдавливания ребордами, установленными на катке. Навешивается на тракторы «Беларусь», Т-40- Для раздельного мульчирования посевов, ВНИИЛМ разработан сетчатый навесной мульчирователь МНС-0,75 к тракторам «Беларусь», Т-40.
Наиболее полно соответствует условиям работы в лесопитомниках модернизированная сеялка СЛШ-4М на самоходном шасси Т-16. Она снабжена двумя типами высевающих аппаратов: катушечными (6 шт.) для высева мелких семян и катушечно-лопастными (4 шт.) для крупных семян. При высеве крупных семян на сеялку устанавливают четыре сошника анкерного типа, при высеве мелких – каток с шестью ребордами для образования посевных борозд. Сменная производительность сеялки 1,5 га.
Для сплошного рыхления почвы на глубину 1 – 6 см в посевных лентах (без оставления защитных зон) КБ Софринского завода разработал специальный ротационный культиватор РКП-1. Его рабочими органами являются игольчатые зубья. Ширина захвата 1,18 м. Культиватором можно обрабатывать 1 – 2-летние сеянцы лиственных и хвойных пород. Навешивается на трактор ДТ-20.
Для выкопки 1 – 2-летних сеянцев древесных, и плодовых, пород, а также саженцев кустарников и ягодников служит навесная серийная выкопочная скоба НВС-1,2 и скоба к самоходному шасси Т-16 (ВНИИЛМ). Рабочий орган НВС-1,2 в виде прямоугольной скобы из горизонтального и двух вертикальных ножей подрезает почвенный пласт с сеянцами шириной 1,2 м на глубину до 30 см и крошит его. Для лучшего крошения пласта 1,4 у модернизированной скобы НВС-1,2М имеется встряхивающее устройство, значительно облегчающее последующую выборку посадочного материала. Агрегатируется с трактором класса 3 г.
Скоба на Т-16 имеет ширину захвата 35 см и навешивается на правом брусе шасси. Она позволяет исключить на выкопке мощные тракторы.
После выкопки сеянцы из почвы выбирают вручную. В настоящее время во ВНИИЛМ разрабатывается машина для выкопки с одновременной выборкой сеянцев.
Крупные саженцы в школьном отделении питомника выкапывают плугом ВПН-2 завода «Алтайсельмаш». При выкопке трактор движется около рядка саженцев. Нож шириной 59 см, установленный на раме сбоку, подрезает корневые системы на глубину 40 см и рыхлит почвенный пласт. Агрегатируется с трактором класса 3 т.
Посадка сеянцев в первом школьном отделении производится трехрядной сажалкой СШН-3 с посадочным аппаратом. Расстояние между рядами 0,8 или 0,9 м, расстояние между растениями в ряду (шаг посадки) от 0,25 до 1 м, глубина посадки до 30 см. Агрегатируется сажалка с тракторами класса 3 т, оборудованными ходоуменьшителем.
Таким образом, имеющиеся машины и орудия позволяют комплексно механизировать основные, наиболее трудоемкие виды работ в лесопитомниках, значительно увеличить производительность труда, повысить качество и снизить себестоимость посадочного материала.
РУБКИ УХОДА ЗА ЛЕСОМ
Рубки ухода за молодняками – одна из самых тяжелых и трудоемких работ в лесном хозяйстве. До последнего времени эти работы в основном проводят вручную и уровень механизации их в 1965 г. составлял всего лишь 10,7%, а к 1970 г. намечено довести его до 15,8%.
Известные в настоящее время механизмы отечественной и зарубежной конструкции для рубок ухода в молодняках являются в основном конструкциями ручного индивидуального механизированного инструмента на базе легкого, высокооборотного бензинового двигателя.
Для осветления и прочисток предназначен ранцевый агрегат РА-1 (ЛатНИИЛХП). В комплект сменных рабочих органов входит дисковая пила диаметром 250 мм и ротационная косилка для скашивания травы. Рабочие органы приводятся во вращение от двигателя бензиномоторной пилы «Дружба» через гибкий вал, размещенный внутри полой штанги. Агрегат переносится рабочим на заплечном ремне. Диаметр срезаемого двумя надпилами дерева до 15 см. Сухой вес с пилой 12,9 кг.
Самоходный агрегат СМА-1 (ВНИИЛМ) служит для выборочного срезания деревьев и кустарников при рубках ухода как культурах, так и в естественных насаждениях, чистых или смешанных по своему составу. Отличительная особенность агре-гата – одногусеничная ходовая часть с приводом от установленного на нем двигателя пилы «Дружба». Скорость движения агрегата 2 – 4 км/ч. Рабочий орган выполнен в виде поворотной пильной цепи. Диаметр срезаемых деревьев 2 – 18 см. Высота оставляемых пней не превышает 10 см, а в большинстве случаев деревья можно срезать заподлицо с землей. Самоходный агрегат обслуживается одним мотористом, а при валке крупных деревьев – мотористом с помощником.
ЛенНИИЛХ создал опытный образец самоходного агрегата АРУМ. Агрегат состоит из трактора ДТ-20, генератора с приводом от вала отбора мощности трактора через клиноременную передачу, двух основных и двух дополнительных барабанов с пятижильным кабелем, двух сучкорезок из двух электропил, подсоединяемых к кабелям барабанов.
Технологический процесс работы агрегата заключается в следующем. Рабочие, разматывая кабель, отходят в стороны перпендикулярно визиру на длину кабеля 50 м. Разреживание древостоев начинают от границ отмеченной пасеки (шириной 100 м) валкой деревьев, подлежащих удалению. Ширина захвата каждого прохода составляет 4 – 6 м. По мере приближения к агрегату рабочий посредством дистанционного управления нажимает на кнопку, включает барабан и сматывает излишки кабеля. Волок шириной 2 – 3 м по визиру для прохода агрегата расчищается одним из рабочих при помощи электроинструмента.
ЛатНИИЛХП разработал на базе трактора Т-40 опытный образец лесозаготовительной машины «Дятел-1» для заготовки маломерной древесины при рубках ухода. Машина движется по коридору шириной 2 – 2,5 м и по сторонам его выборочно удаляет подлежащие рубке деревья. Захват и срезающий механизм ножевого типа смонтированы на ломающейся стреле с гидравлическим управлением с места сидения тракториста-оператора.
Дерево захватывается автоматически, срезается, поднимается, выносится в коридор и укладывается на формирующее устройство. После набора пачки деревьев объемом до 1 м3 машина вывозит ее на волок или к складу.
БОРЬБА С ЛЕСНЫМИ ПОЖАРАМИ
Успех борьбы с лесными пожарами зависит главным образом от своевременного их обнаружения. ЛенНИИЛХ создал новые пожарно-наблюдательные мачты ПНМ-2 и ПНМ-3. Мачта ПНМ-2 представляет собой деревянный ствол высотой 35 м, укрепленный в вертикальном положении на бетонном фундаменте. Вдоль мачты расположена лестница, образованная из вбитых в ствол штырей, а на вершине ствола укреплена шатровая кабина для наблюдателя. Подъем наблюдателя в кабину производится замкнутой уравновешенной двухканатной лифтовой системой с ограничителями скорости.
Мачта ПНМ-3 аналогична по конструкции с мачтой ПНМ-2, но не имеет шатровой кабины. Наблюдение за местностью ведется непосредственно из люльки-клети.
Для тушения пожаров, возникающих в лесах с достаточно развитой дорожной сетью, созданы лесопожарные автоцистерны ПЛАЦ и ЦОС, агрегаты ВП-1 и ТЛП-55 (ЛенНИИЛХ).
В комплект пожарного оборудования ПЛАЦ, устанавливаемого на автомашине ГАЗ-51, входят: центробежный насос, бак емкостью 1000 л, ранцевые лесные опрыскиватели РЛО и мелкий противопожарный инвентарь. Комплект съемного оборудования автоцистерны ЦОС включает: переносную мотопомпу МЛ-100 или МП-800, четыре ранцевых пневматических огнетушителя-опрыскивателя РООП, зажигательный аппарат ЗА-1М, выкидные рукава общей длиной 500 м, ручной противопожарный инструмент (лопаты, топоры, пилы и др.).
Быстроходный агрегат-вездеход ВП-1 на базе гусеничного транспортера ГАЗ-47 и лесопожарный агрегат ТЛП-55 на базе трактора ЛХТ-55 предназначены для выполнения работ по противопожарному устройству и тушению пожаров, возникающих в лесах со слаборазвитой сетью дорог.
В комплект лесопожарного оборудования ВП-1 входят: навесной плуг для локализации пожаров путем прокладки заградительных минерализованных полос; два бака общей емкостью 800 л для перевозки огнегасящей жидкости; четыре ранцевых пневматических огнетушителя-опрыскивателя РООП-4 и четыре ранцевых опрыскивателя РЛО для непосредственного тушения кромки низовых пожаров; малогабаритная лесная мотопомпа МЛ-100 с комплектом выкидных рукавов длиной 500 м; зажигательный аппарат ЗА-1М для пуска встречного огня.
При движении к действующему очагу пожара вездеход ВП-1 преодолевает подъемы и спуски крутизной до 25°, развивает на ровных прямых участках транспортную скорость до 40 км/ч, преодолевает вплавь водные преграды, заболоченные участки и преграды в виде единично растущих деревьев диаметром до 15 см и молодняков полнотой до 0,8 – 0,9.
Агрегат ТЛП-55 состоит из трактора ЛХТ-55 с бульдозером и плугом типа ПКНЛ-500, насосной установки с газоструйным вакуум-аппаратом, кузова с баками-контейнерами с сиденьями, комплекта съемного противопожарного оборудования.
Во ВНИИЛМ разработан противопожарный моторизованный покровосдиратель для создания минерализованных опорных полос при борьбе с низовыми пожарами методом отжига и лесная пожарная малогабаритная мотопомпа ПМП-Л для тушения низового пожара.
Из приведенного обзора видно, что в последние годы создан ряд новых конструкций лесных машин и орудий, оснащение которыми лесхозов и леспромхозов позволит значительно повысить уровень механизации в лесном хозяйстве. Однако на пути к осуществлению комплексной механизации лесохозяйственного производства стоят еще задачи, решение которых открывает широкое поле деятельности для науки и производства.
Дальнейшее развитие механизации лесного хозяйства должно осуществляться путем создания новых машин для еще немеханизированных процессов, совершенствования существующих машин, применения наиболее совершенной технологии, всесторонней производственной проверки внедряемых в производство машин и организации в широких масштабах опытных работ по внедрению комплексной механизации непосредственно в лесхозах и леспромхозах.
При создании новых машин необходимо стремиться к снижению их стоимости не только путем упрощения конструкций машин, но и за счет максимально возможной универсализации и унификации механизмов, узлов и отдельных деталей. Универсализация и унификация машин должны развиваться по линии создания разнообразных приспособлений к ним, позволяющих использовать одну машину для выполнения различных работ. Этим повышается экономическая эффективность машин за счет увеличения времени использования их в течение года. Унификация новых типов машин позволит ускорить их создание и освоение промышленного производства, а также снизить затраты труда на изготовление, ремонт и эксплуатацию машин.
На современном этапе имеются все предпосылки к тому, чтобы обеспечить лесное хозяйство высокоэффективной системой машин для комплексной механизации и тем самым успешно решить задачи, намеченные Программой КПСС и пятилетним планом в деле повышения производительности труда.
ЛЕСОУСТРОЙСТВО И ЛЕСОХОЗЯЙСТВЕННОЕ ПРОЕКТИРОВАНИЕ
ЛЕСОУСТРОЙСТВО
Отечественное лесоустройство имеет более чем вековую историю. Однако широкое развитие лесоустроительные работы получили только после Великой Октябрьской социалистической революции. С первых дней установления Советской власти вопросу учета и устройства лесов уделялось серьезное внимание. В подписанном В. И. Лениным декрете ВЦИК о лесах от 27 мая 1918 г. говорилось, что «леса должны быть устроены в техническом отношении, иметь подробные технические планы лесного хозяйства и исчерпывающие кадастровые описания».
До революции лесоустройство проводилось в незначительных объемах и без определенного плана. С 1842 по 1908 гг. было устроено 61,2 млн. га, а с 1909 по 1914 гг. – 71 млн. га. К 1916 г. в России было учтено только 535 млн. га, т. е. менее половины фактически имевшегося лесного фонда страны.
За годы Советской власти (на 1 января 1966 г.) устроено свыше 450 млн. га и обследовано 786,9 млн. га. Кроме того, на площади 300 млн. га выполнено повторное лесоустройство. Особенно больших объемов достигли лесоустроительные работы после Великой Отечественной войны. К сорокалетию Советской власти было выполнено указание В. И. Ленина – весь лесной фонд СССР на площади 1,2 млрд. га был приведен в известность.

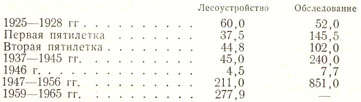

За годы Советской власти работы по лесоустройству и обследованию лесов выполнялись в следующих объемах (млн. га):
За последние годы лесоустройство проводится ежегодно на площади 36 – 40 млн. га. По объемам лесоустроительных работ Советский Союз занимает первое место в мире.
После установления в стране Советской власти лесное хозяйство и лесоустройство вступили в новый этап своего развития на принципиально новой основе, полностью отвечающей интересам социалистического способа производства.
Из небольших по численности ведомственных подразделений, выполнявших лесоустроительные работы в годы первых пятилеток, советское лесоустройство превратилось в крупную единую лесоустроительную организацию – Всесоюзное аэрофотолесоустроительное объединение Леспроект, созданную в 1947 г. В настоящее время в системе Леспроект имеется 17 лесоустроительных предприятий, расположенных в различных районах СССР. В составе предприятий имеется 65 лесоустроительных экспедиций и отрядов. В них работает более 500 лесоустроительных партий. Общая численность инженерно-технических работников превышает 4,5 тыс. человек. Ежегодно на полевых работах занято 9 – 10 тыс. рабочих.
Лесоустроители дореволюционного периода достигли значительных результатов в технике выполнения лесоустроительных работ и в разработке теории лесоустройства. Ими были выработаны приемы и методы лесоустроительных работ применительно к местным условиям, проведено рекогносцировочное обследование больших площадей, внедрена в практику лесная типология.
Большое разнообразие природно-климатических и экономических условий, в которых находятся наши леса, привело к дифференциации методов и предъявляемых требований по точности и подробности таксационных работ. Инструкцией по устройству государственного лесного фонда СССР (1964) лесоустроительные работы по их целевому назначению разделяются на устройство лесов, повторное лесоустройство, инвентаризацию и специальные виды обследования. Работы по устройству лесов с учетом интенсивности лесного хозяйства делятся по степени подробности на пять разрядов (1а – IV), поэтому технология таксации лесов при различных видах лесоустроительных работ не может быть единой.
Важнейший этап лесоустроительных работ – инвентаризация лесного фонда. В современных условиях она осуществляется наземной таксацией, таксацией с воздуха и камеральным дешифрированием аэрофотоснимков. Для всех видов лесоинвентаризационных работ технической основой являются материалы аэрофотосъемки.
Основные задачи лесоинвентаризационных работ заключаются в разделении лесного массива на первичные учетные единицы (выделы), установлении таксационной характеристики каждого выдела, определении его площади и местоположения. При инвентаризации леса сравнительно легко можно выделить нелесные и не покрытые лесом площади. Для выделения однородных участков на покрытых лесом площадях используется система таксационных показателей, позволяющая всесторонне характеризовать насаждение. К важнейшим таксационным показателям относятся: происхождение, форма, состав, возраст дре-востоев, их средняя полнота, запас древесины на 1 га, товарность насаждений, а также характеристика подроста и подлеска. При описании сложных и смешанных насаждений большинство этих показателей устанавливается раздельно для каждого элемента леса (яруса, составляющих пород, возрастных поколений).
Установление таксационных показателей на выдел ах, определение их площади и пространственного размещения невозможно без надежной геодезической основы, выполненной в соответствии с запланированной организацией территории устраиваемого объекта.
Геодезической основой лесоинвентаризационных работ являются фотопланы и уточненные фотосхемы. При отсутствии материалов аэрофотосъемки геодезическая основа составляется путем угломерной съемки границ теодолитом с последующей накладкой полигона по координатам.
Наиболее сложная задача лесоинвентаризации заключается в правильном установлении границ выделов, так как в лесу, как правило, нет ярко выраженных границ между смежными насаждениями.
Существуют три способа отграничения выделов: инструментальный, метод таксации по визирам и просекам (метод засечек) и установление границ путем дешифрирования аэрофотоснимков. Более точно и быстро отграничение выделов осуществляется по аэрофотоснимкам.
Если точность определения площади выдела при таксации по визирам (межвизирное расстояние 250 м) в среднем равна ±10 – 12%, то при использовании панхроматических аэрофотоснимков та же точность достигается при увеличении межвизирного пространства в 2 раза, а при использовании спектрозональных снимков при еще большей разреженности визирной сети.
Для установления таксационной характеристики насаждений в СССР наиболее часто применяют различные сочетания глазомерного определения показателей с элементами измерительной и перечислительной таксации, с обязательной предварительной тренировкой таксаторов на пробных площадях.
Под перечислительной таксацией понимается метод инвентаризации древостоев, при котором большинство таксационных признаков определяется инструментальными измерениями деревьев на пробных площадях. При измерительной таксации при помощи приборов выборочным путем измеряют отдельные параметры древостоев. При измерительной таксации используются приборы и инструменты, основанные на принципе угловых шаблонов (реласкоп и полнотомер Биттерлиха, призма проф. Анучина).
Перечислительный способ таксации отличается высокой точностью, исключительной трудоемкостью и высокой стоимостью. Измерительная таксация может обеспечить точность, более близкую к перечислительной таксации, но при этом стоимость работ значительно снижается. Глазомерным методом таксации можно достичь хороших результатов для объекта в целом, но в отдельных выделах погрешности могут быть довольно большими. Этим и обусловлен интерес работников лесного хозяйства к измерительной таксации, которая при небольшом числе простых и легковыполнимых измерений в лесу дает высокую точность. Метод измерительной таксации в его чистом виде может быть применен не всегда, его применению препятствует наличие густого подроста и подлеска, горный рельеф и т. д.
